لیست برش مقاطع

ایجاد لیست برش مقاطع در محیط طراحی سازه جوشی نرم افزار سالیدورک

یکی از تفاوت های محیط طراحی سازه جوشی Weldments نرم افزار سالیدورک با مابقی محیط ها در ایجاد لیست برش مقاطع یا Cut List  بکار گرفته شده است. شما میتوانید با جدول لیست برش مقاطع مختلف، مقدار طول مورد نیاز، ابعاد پروفیل، تعداد و جنس  را در هر عضو و تمامی اعضاء به راحتی ایجاد کنید.

در ضمن یک مکمل خوب برای BOM یا فهرست مواد اولیه می باشد که در تسریع خرید و سفارش گذاری مجموعه تولیدی بسیار کارگشا خواهد بود.

معرفی لیست برش مقاطع در محیط طراحی سازه جوشی نرم افزار سالیدورک

در محیط Weldments یا طراحی سازه های جوشی نرم افزار سالیدورک، هر مدل از بسیاری اجزای سازنده تشکیل شده است که هر یک از این اجزا میتوانند طول، سطح مقطع مخصوص خود و جنس مرتبط با خود را داشته باشند که تهیه لیست برش Cut List از آنها و بروزرسانی آن می تواند در تهیه فهرست مواد اولیه مورد نیاز برای تولید بسیار کمک کننده باشد.

همچنین توانایی ایجاد جدول لیست برش سفارشی مقاطع متناسب با سازمان خود را نیز داشته باشید و به عنوان یک الگوی پیشفرض در طراحی سازه های جوشی خود بکار ببرید.

در حالت پیشفرض مشاهده می‌کنید که جدول لیست برش مقاطع شامل تعداد، توضیحات و طول هر مقطع و پروفیل می‌باشد که می توان این ستون ها را بر حسب نیاز گسترش داد مثلا جنس را نیز به عنوان یک ستون در جدول لیست برش مقاطع یا Cut List اضافه کرد.

ایجاد لیست برش مقاطع یا Cut List

برای ایجاد لیست برش مقاطع مختلف از قطعات در محیط طراحی سازه جوشی نرم افزار سالیدورک، ابتدا باید سازه را طراحی کنیم و ویژگی Weldment را به طرح خود بیفزاییم. پس از این کار در درخت طراحی نماد Cut List به شاخه های آن اضافه می‌شود. تمامی مراحل بالا را باید طی کنید تا بتوانید از آنها در راستای تولید جدول لیست برش مقاطع استفاده کنید.

مرحله 1 :

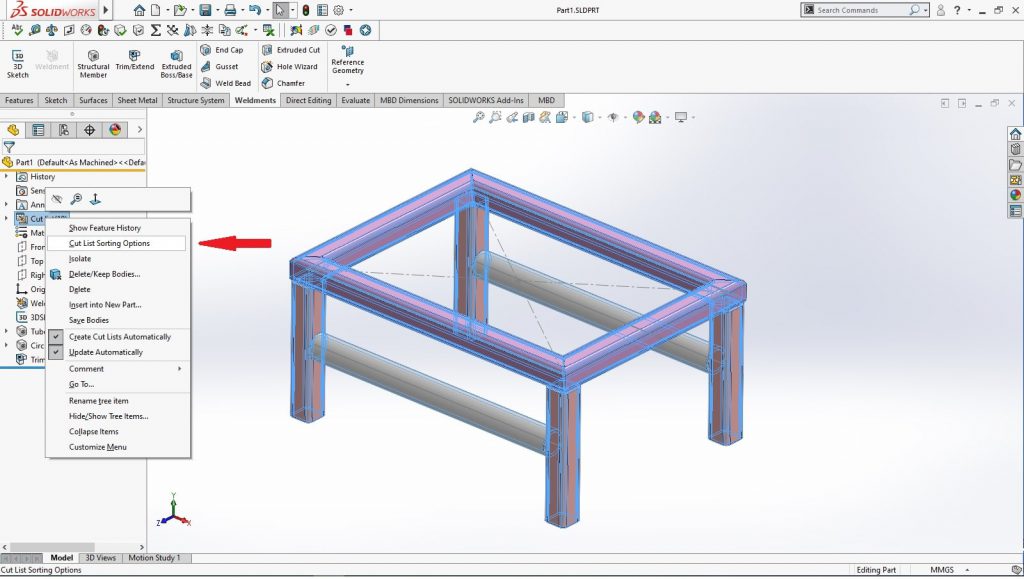

در درخت طراحی بر روی Cut List کلیک راsت کرده و بر روی گزینه Cut List Sorting Option کلیک می کنیم.

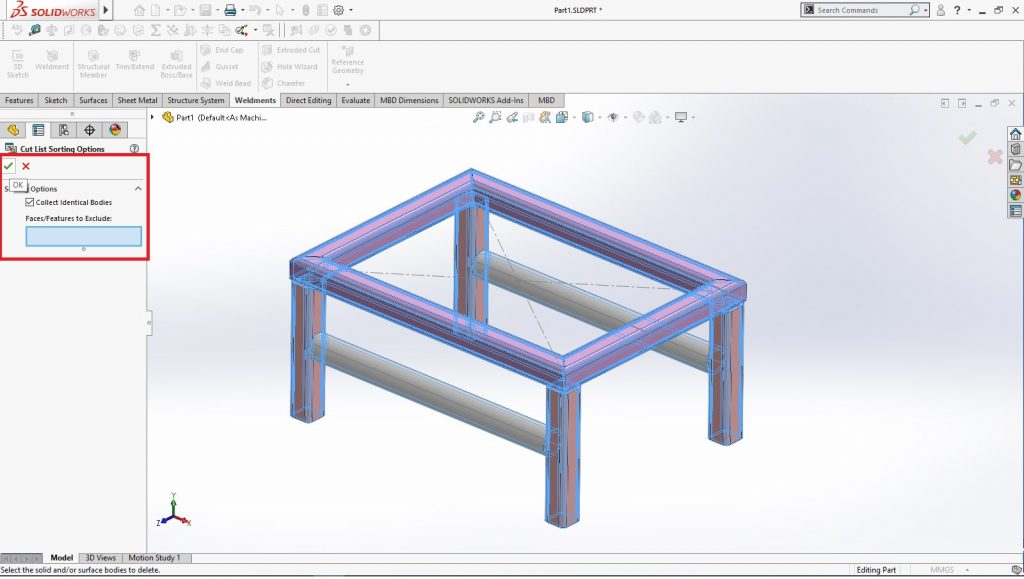

در قسمت توضیحات کناری که باز میشود بر روی تیک تایید زده و خارج می شویم.

مرحله 2 :

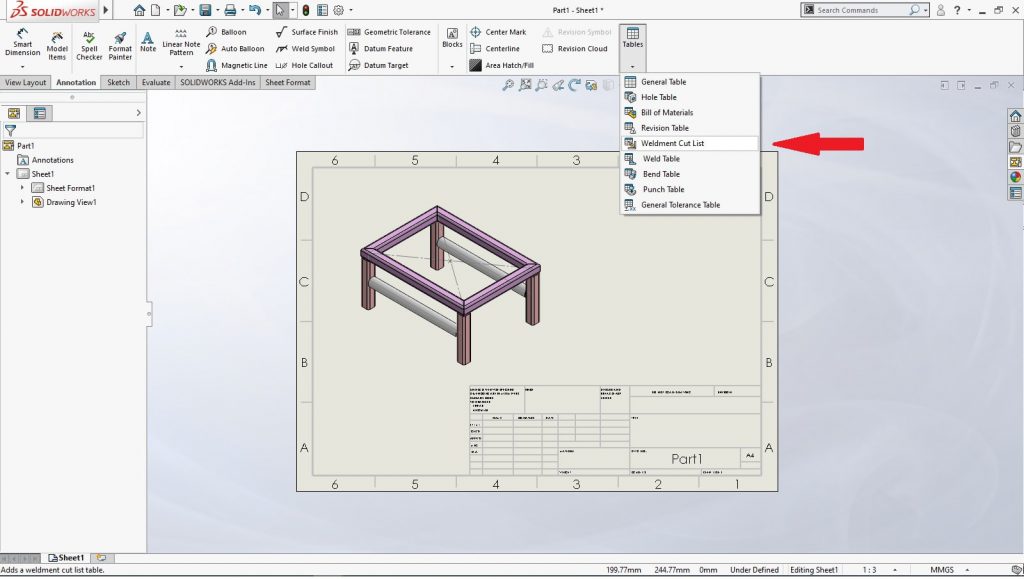

برای ایجاد جدول لیست برش مقاطع در این مرحله وارد محیط نقشه کشی می شویم و از قطعه خود نقشه می گیریم. پس از ایجاد نماهای مدنظر از قطعه یا مجموعه، در قسمت نوار ابزار بالایی یا CommandBar بر روی تب Annotation می‌رویم و و در بین آپشن های گزینه ی Tables بر روی Weldment Cut List کلیک می کنیم. سپس یکی از نماهای اصلی را انتخاب میکنیم و توضیحات کناری بازشونده را تایید میکنیم.

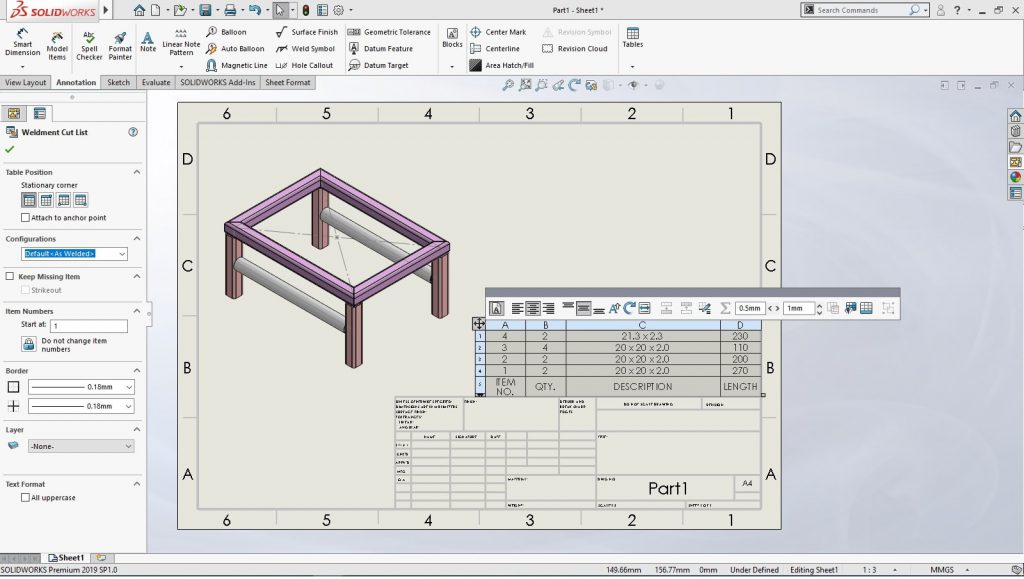

الان شما مشاهده میکنید که جدول لیست قطعات به صورت متحرک ایجاد شده است. سپس شما باید موقعیت قرار گیری آن در نقشه را مشخص کنید.

در جدول لیست برش مقاطع شما با شماره گذاری مستقل قطعات و مقاطع، تعداد مورد نیاز از هر مقطع، ابعاد و اندازه های هر مقطع و طول یکتا از هر مقطع را می تواند مشاهده کنید.

مرحله 3:

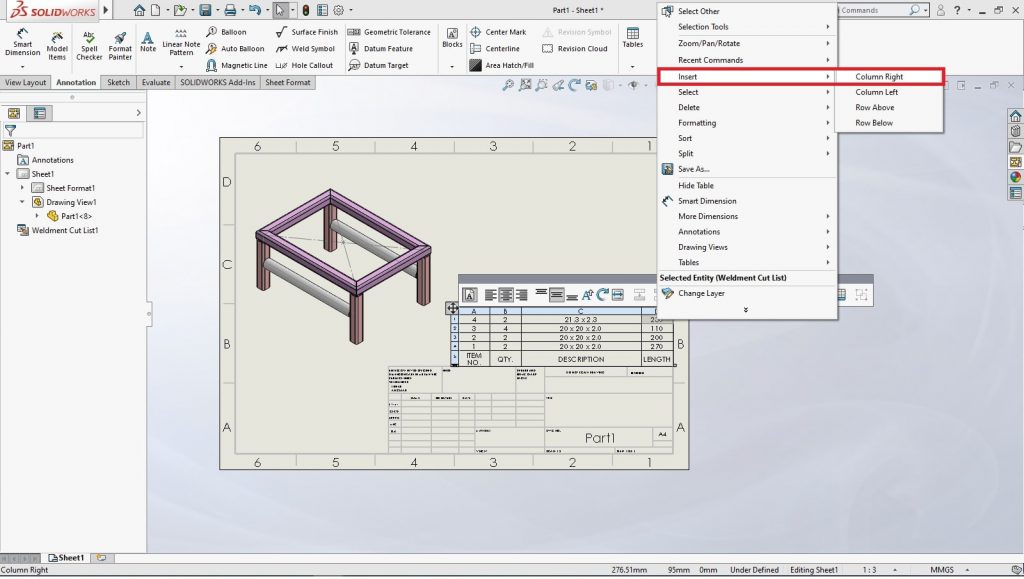

همچنین شما برای اضافه کردن مشخصات بیشتر و شخصی سازی بیشتر جدول لیست برش مقاطع می توانید ستون های مدنظر خودتان را اضافه کنید. برای این منظور باید بر روی یکی از ستون ها راست کلیک کنید و از قسمت Insert ، بر روی Column Right زده و یک ستون به جدول اضافه کنید.

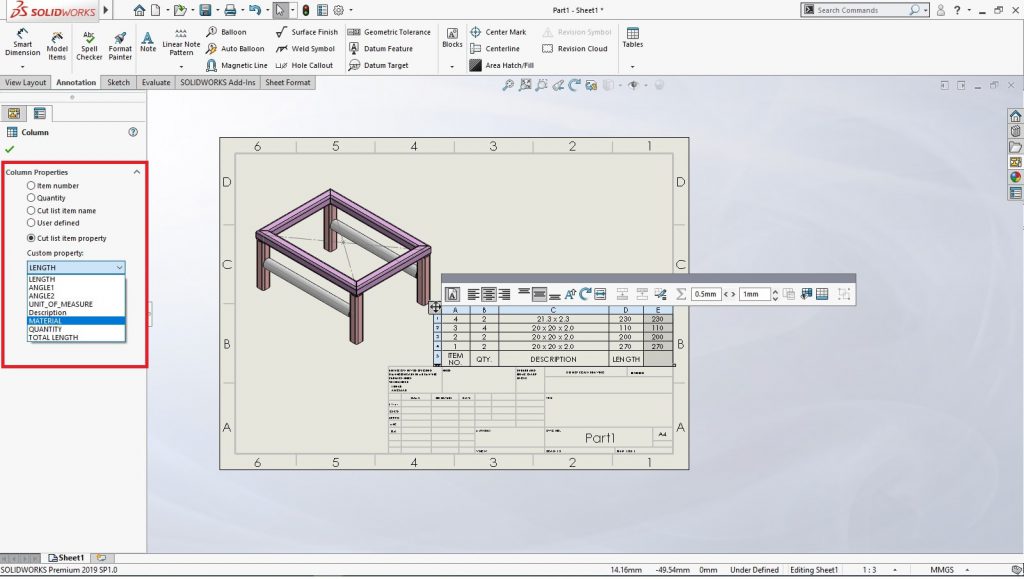

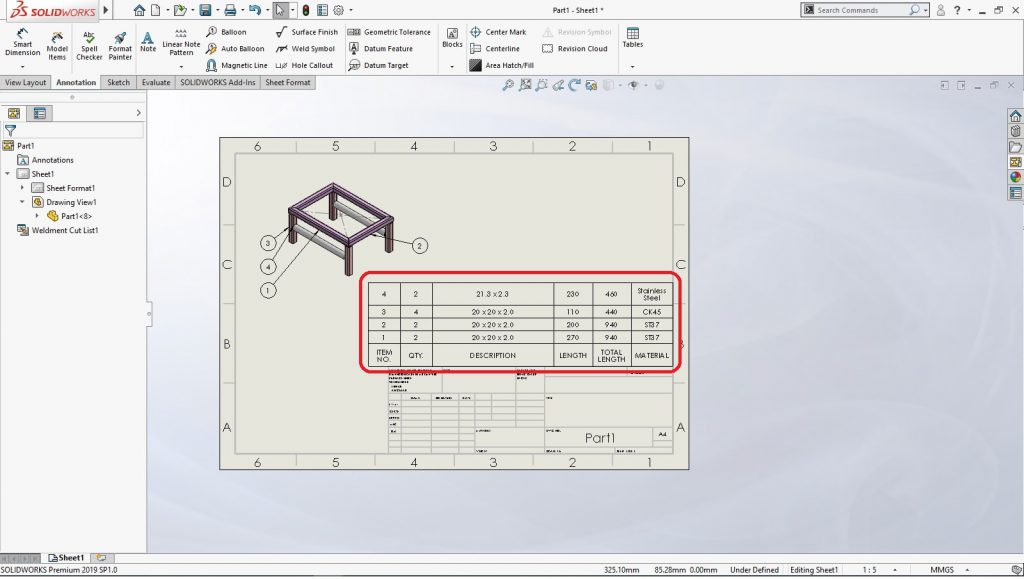

سپس با انتخاب این ستون در قسمت توضیحات کناری و فعالسازی گزینه Cut list item property شما می توانید آیتم و گزینه مدنظر خود را به آن ستون اضافه کنید. ما در اینجا با انتخاب متریال و تعیین جنس برای هر مقطع، مشاهده میکنیم که ستون مربوط به جنس در جدول لیست مقاع برای هر عضو مختلف با جنس اعمال شده، پر می شود.

همچنین می توانیم با راست کلیک بر روی جدول و ذخیره کردن جدول از جدول لیست برش مقاطع خروجی بگیریم و در نرم افزار اکسل لیست مقاطع را مشاهده کنیم و در آنجا محاسبات تکمیلی را انجام دهیم.

تنظیمات لیست برش مقاطع در محیط طراحی سازه جوشی نرم افزار سالیدورک

برای اینکه لیست برش مقاطع برای همه اجسام به درستی در پوشه های منظم دسته بندی شوند و  جمع آوری کنیم باید به بخش تنظیمات مربوط به ولدمنت Weldments نرم افزار سالیدورکس برویم:

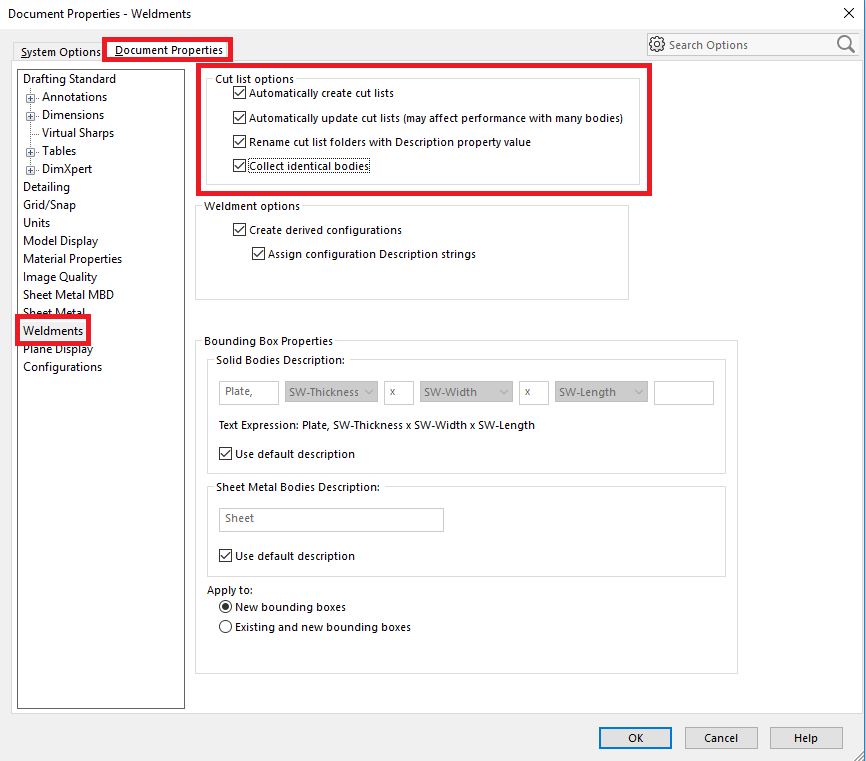

به بخش تنظیمات رفته : “Tools”> “Options”، سپس می توانیم “Cut list options” را در بخش “Document Properties”> “Weldments” پیدا کنیم.

در پنجره تنظیمات مربوط به لیست برش مقاطه با چهار گزینه مواجه می شویم:

Automatically creat cut lists – ایجاد خودکار لیستهای برش

وقتی این گزینه فعال است، وقتی هر ویژگی به سازه جوشی اضافه می کنید، لیست برش به طور خودکار آن مقطع ایجاد می شود.

Automatically update cut lists – بروزرسانی خودکار لیست های برش مقاطع

درصورت فعال بودن، هرگونه ایجاد تغییر یا اصلاح در قسمت سازه های جوشی، مثل تغییرات در طول بدنه، تغییر مشخصات مقطع جوشکاری برای یک عضو ساختاری و غیره، تغییرات در لیست برش به طور خودکار بروز رسانی می شود.

Rename cut list folders with Description property value – تغییر نام پوشه های لیست برش مقاطه با تعریف توضیحات

هنگامی که این گزینه فعال باشد، هنگامی که مقاطه را پوشه بنده می کنیم نام هر پوشه با نام مقطع و توضیحات آن یکی می‌شود و نامگذاری یکسانی انجام می پذیرد.

Collect identical bodies – تجمیع بدنه های یکسان

وقتی این گزینه فعال شود، همه مقاطع یکسان در پوشه صحیح گروه بندی می شوند. با این حال ، همانطور که لیست برش قبلی ایجاد شده و بدنه های اشتباه در پوشه های مختلف لیست برش جمع شده اند ، ما باید لیست برش قبلی را حذف کرده و یک لیست جدید را دوباره ایجاد کنیم.

لیست برش ایجاد شده جدید ، تمام بدنه های مشابه پوشه های لیست برش صحیح را جمع آوری می کند. اگر “ایجاد لیست های برش خودکار” را فعال کرده باشید ، لازم نیست دوباره لیست برش را به صورت دستی ایجاد کنید. به محض حذف لیست برش قبلی ، یک لیست برش جدید ایجاد می شود.

خلاصه لیست برش مقاطع در محیط طراحی سازه جوشی نرم افزار سالیدورک

تهیه فهرست مواد اولیه یا BOM می تواند بعضی اوقات پیچیده باشد و مواردی فراتر از قطعات صلب را نیز شامل شود. یکی از موارد معمولی که پیچیدگی فراتر از قطعات صلب دارند، مجموعه های جوشی است.

نرم افزار سالیدورک از ویژگی های خاصی برای طراحی سازه های جوشی به عنوان مجموعه ای پیچیده از قطعات برخوردار هست. هنگامی که این سازه های جوشکاری به BOM می آید ، تهیه لیستی از اجزای سازنده (که اغلب لیست برش مقاطع نامیده می شوند) و گنجاندن آن در ساختار BOM یا لیست قطعات ضروری است. این امکان را برای شما فراهم می کند تا مقدار مناسبی از مواد را برای برش قطعات و جوش دادن آنها به یکدیگر محاسبه کنید.

زمان برای مهندسان هزینه است. هنگامی که می توانید قطعات برش داده شده را مستقیماً در BOM دریافت کنید می توانید در وقت صرفه جویی کنید و خرید و محاسبه هزینه را بسیار ساده تر کنید.
