آموزش و کاربرد دستور Tab & Slot در نرم‌افزار سالیدورک

ویژگی Tab و Slot در نرم افزار سالید ورک باعث ایجاد دندانه یا زبانه بر روی یک جسم (پارت) و شیار یا شکاف (سوراخ) بر روی جسم دیگر می‌شود تا دو جسم را به هم متصل کند. می‌توانید نحوه ایجاد دندانه و شکاف و نحوه توزیع ابعادی آنها در بین محدوده‌ی انتخاب شده را مشخص کنید.

برای فعال سازی دستور و ایجاد دندانه و شکاف:

(Sheet Metal toolbar) or Insert > Sheet Metal > Tab and Slot.

کلیلک کرده و دستور را فعال‌سازی می‌کنیم.

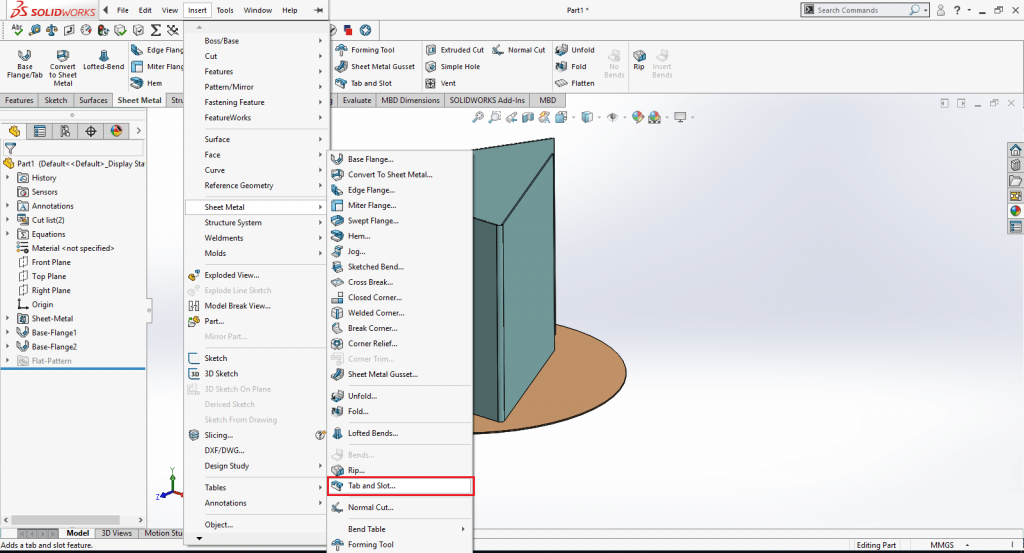

طریقه فعال سازی دستور Tab & Slot در نرم‌افزار سالیدورک

دندانه‌ها و شکاف‌ها، جوشکاری قطعات به یکدیگر را آسان‌تر کرده و نیاز به ساخت وسایل پیچیده مانند فیکسچرها را به حداقل می‌رساند زیرا می توانید چندین قسمت فلزی را به هم متصل کنید. این ویژگی در همه قسمت‌ها و نه فقط قطعات فلزی امکان‌پذیر است. شما می‌توانید از آن در تک قطعه، مجموعه قطعات و همچنین قسمت‌های مختتلف در مونتاژ استفاده کنید.

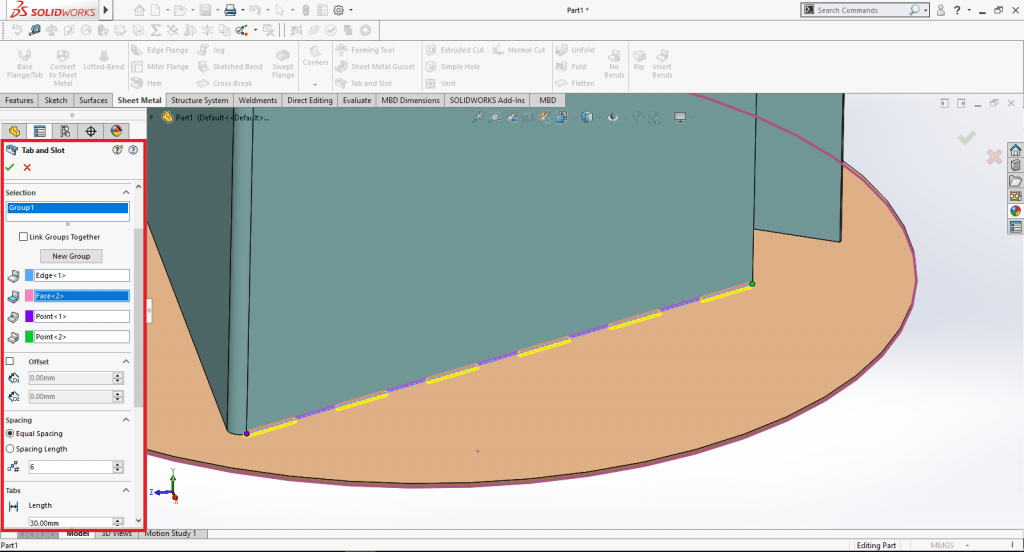

اعمال تنظیمات دستور Tab & Slot در نرم‌افزار سالیدورک — اعمال تنظیمات ابعادی و جهتی دستور تب و اسلات (دندانه و شکاف) در نرم‌افزار سالیدورک

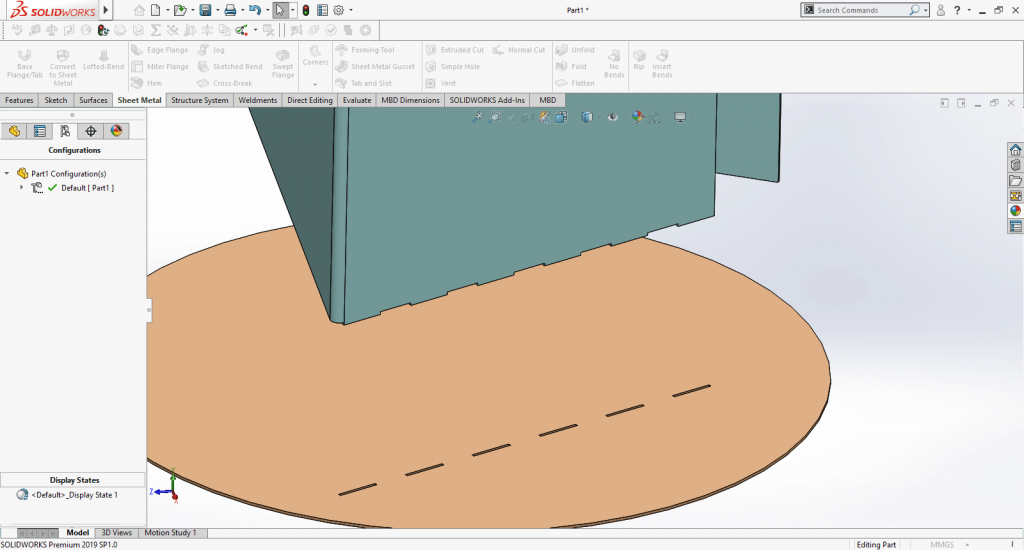

دندانه و شکاف باید با یکدیگر مطابقت داشته باشند – وقتی دندانه‌ای برای شکاف‌ها انتخاب می‌کنید، باید شکل متقابل و مطابق با شکاف‌ها را انتخاب کنید. شکاف‌ها باید بصورت خطی باشند، دندانه‌ها می‌توانند مسطح یا فیلت (Fillet) خورده یا چمفر (Chamfer) زده شده باشند.
