ابزار Split Line

دستور Split Line در نرم افزار سالیدورک برای این است که یک موجودیت ترسیم شده (اسکچ، پارت، سطح، وجه، صفحه، لبه‌های سطح) را به سطوح ، یا وجه‌های خمیده یا تخت مدل، تصویرسازی می‌کند. این دستور یک وجه منتخب را به چندین وجه جداگانه تقسیم می‌کند. با یک کلیک می‌توانید منحنی‌ها و اسکچ‌ها را بر روی چندین مدل(تنه) تقسیم کنید.

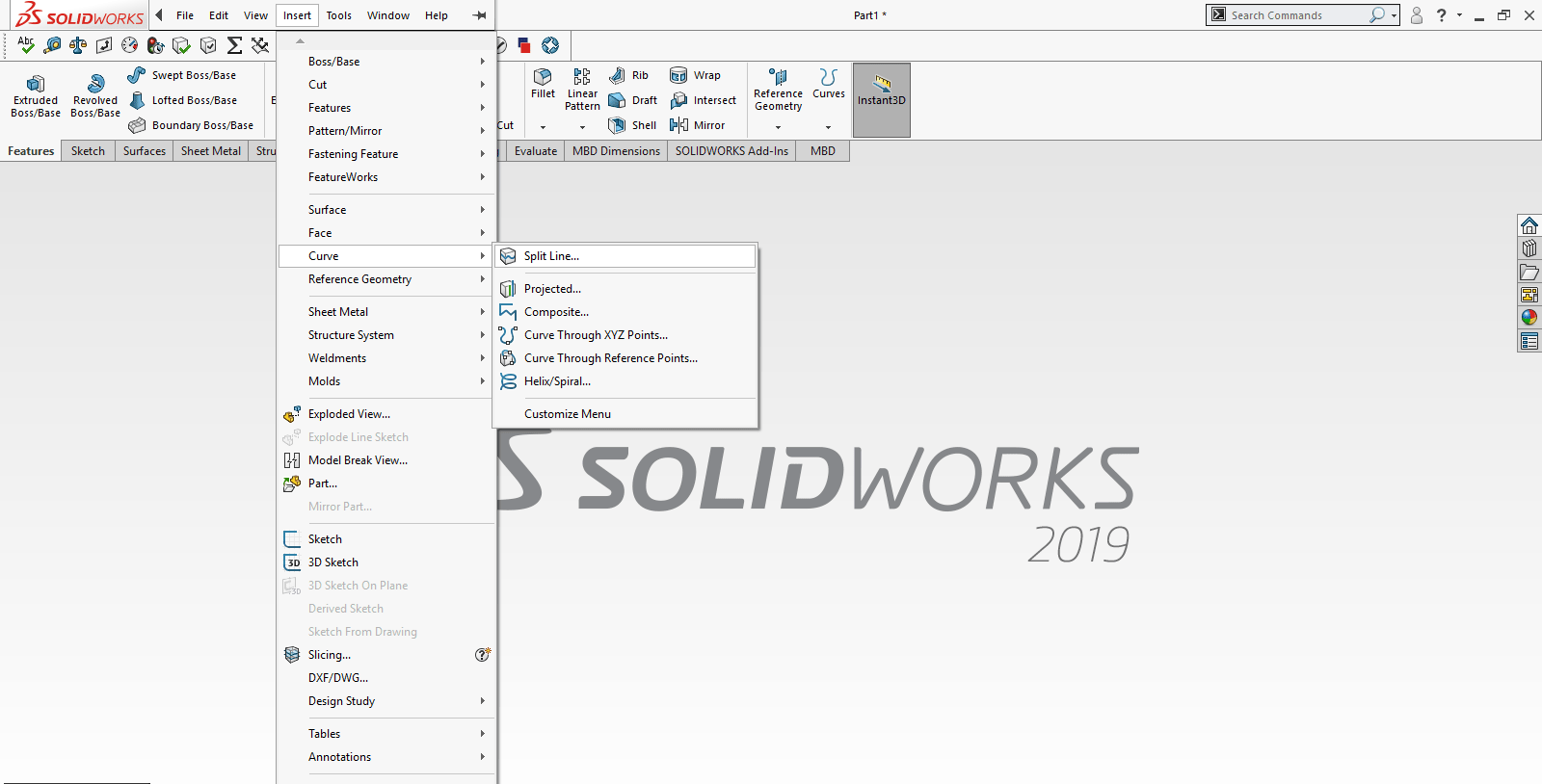

برای فعال‌سازی دستور به مسیر زیر می‌رویم:

Click (Curves toolbar) or Insert > Curve > Split Line

انواع Split Line

این دستور از سه گزینه تشکیل شده است که هر کدام کارایی خاص خود را دارند:

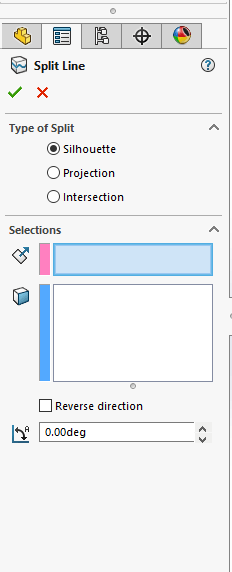

• Silhouette

بر روی قطعات استوانه ای مانند، خط تقسیم ایجاد می‌کند. با استفاده از صفحات اصلی و یا صفحات مبنای ایجاد شده، مدل را تقسیم می‌کند.

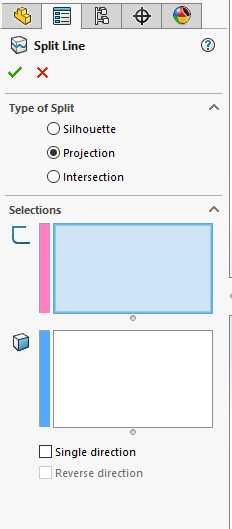

• Projection

اسکچ‌ها را بر روی سطوح تصویرسازی می‌کند. می‌توان از تصویرسازی اسکچ بر روی سطوح به الگوهای منحنی رسید.

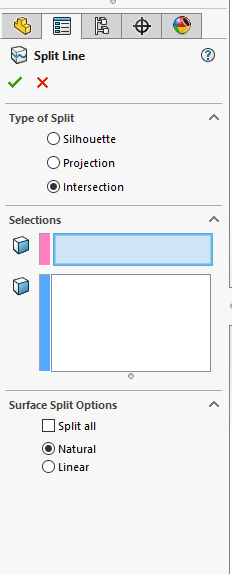

• Intersection

برای ایجاد وجه اشتراک بین سطوح و اسکچ، جسم صلب، سطح، وجه، لبه و … استفاده می‌شود.

از کاربردهای این دستور می توان به طراحی بدنه خودرو، بطری،قلاب و … اشاره کرد که از ترکیب چندین سطوح پیچیده بدست می آید.

نکته‌ای که باید لحاظ شود این است که هنگام استفاده از اسکچ باز در دستور Split Line، لبه‌ای اسکچ باید از مدل بیرون‌زدگی داشته باشد

هنگام استفاده از دستورات زیر همراه با این دستور ، شاید با اخطار مواجه شوید و نیاز به بروزرسانی داشته باشید:

• Chamfers
• Drafts
• Fillets
• Shells

در فایل ویدیویی زیر به آموزش کامل  دستور Split Line در نرم افزار سالیدورک می پردازیم و تمامی گزینه ها و حالت های این دستور را با هم بررسی و کنکاش می کنیم
