Smart Fasteners در نرم‌افزار سالیدورک

اضافه شدن اتوماتیک و خودکار قطعات کتابخانه و جعبه ابزار نرم‌افزار سالیدورک با دستور Smart Fasteners

تا حالا شده از مجبور باشید قطعات استاندارد مصرفی رو خودتان طراحی کنید؟ یا اینکه این قطعات رو از منبع و سایت های 3D CAD دانلود کنید؟ شما با جمع‌آوری این فایل ها نه تنها در وقت خود صرفه‌جویی نمی‌کنید بلکه باعث هدر رفت وقت هم می‌شوید پس راه‌حل‌های بهتری هم وجود دارد که می‌تواند ساعت‌ها کار خسته‌کننده را در طی طراحی یک مجموعه برای شما ذخیره کند و کاهش بدهد که در ادامه به آن اشاره می‌کنیم. شما با دستور Smart Fasteners یا مونتاژ هوشمند اتصالات توان استفاده از کتابخانه گسترده سالیدورک را رای خود فراهم می کنید.

کارایی

با ویژگی Smart Fasteners در نرم‌افزار سالیدورک می‌توانید در صورت وجود سوراخ، سری سوراخ ویا الگوهای سوراخ (اندازه سوراخ‌ها طبق استاندارد زده شده باشد) بر روی قطعات تک و مونتاژی، اتصالات مدنظر را بصورت هوشمند مونتاژ کنید.

استتفاده از دستور Smart Fasteners همرا با دستور Hole Wizard باعث می‌شود که کتابخانه سالیدورک به قطعه متصل شود و از تمامی قطعات و اتصالات استاندارد آن استفاده کنیم. این کتابخانه شامل طیف گسترده‌ای از قطعات استاندارد ANSI Inch & Metric، ISO و سایر استاندارد دنیا است. این اتصالات به عنوان یک پیکربندی جدید اضافه می‌شود.

طریقه فعالسازی دستور Smart Fasteners

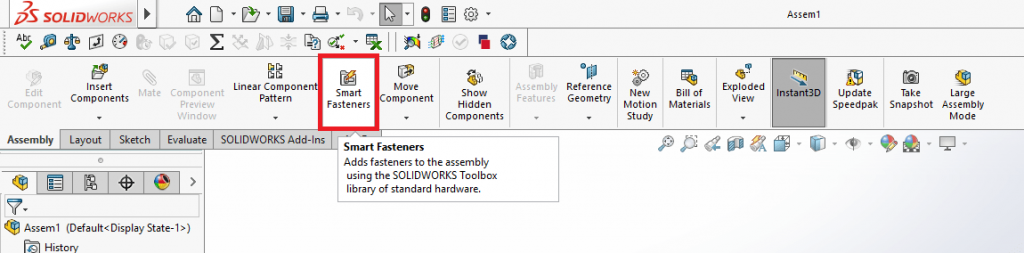

برای فعال‌سازی این دستور ابتدا باید Toolbox Library را فعال کنید سپس به سربرگ اسمبل در نوار ابزار CommandManager رفت و بر روی گزینه Smart Fasteners کلیک کرد.

Insert > Smart Fasteners

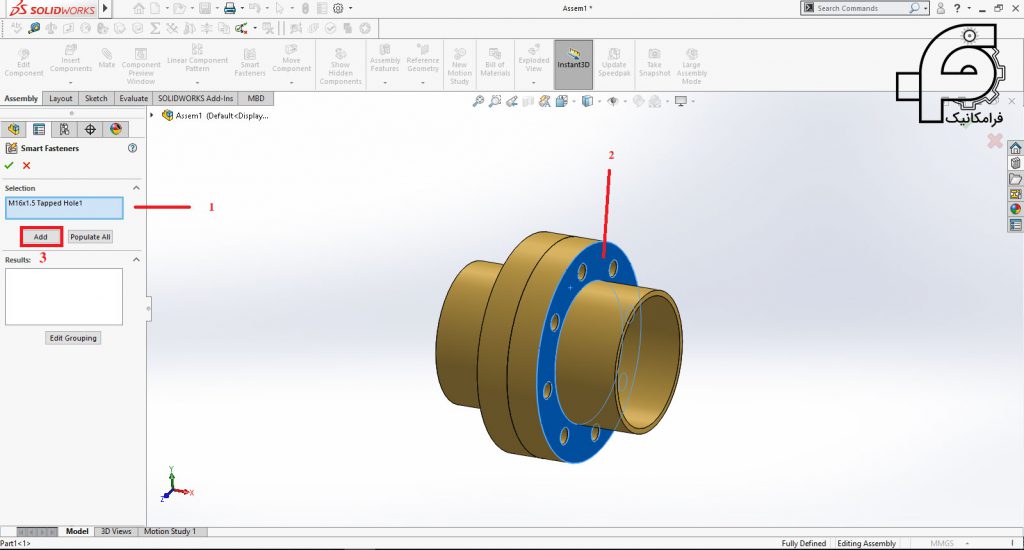

سطحی را که قرار است اتصالات از آنجا شروع کنند به بسته شدن را انتخاب کرده و سپس گزینه Add را بزنید.

مقاله مرتبط: جدیدترین کتاب آموزش سالیدورک 2023

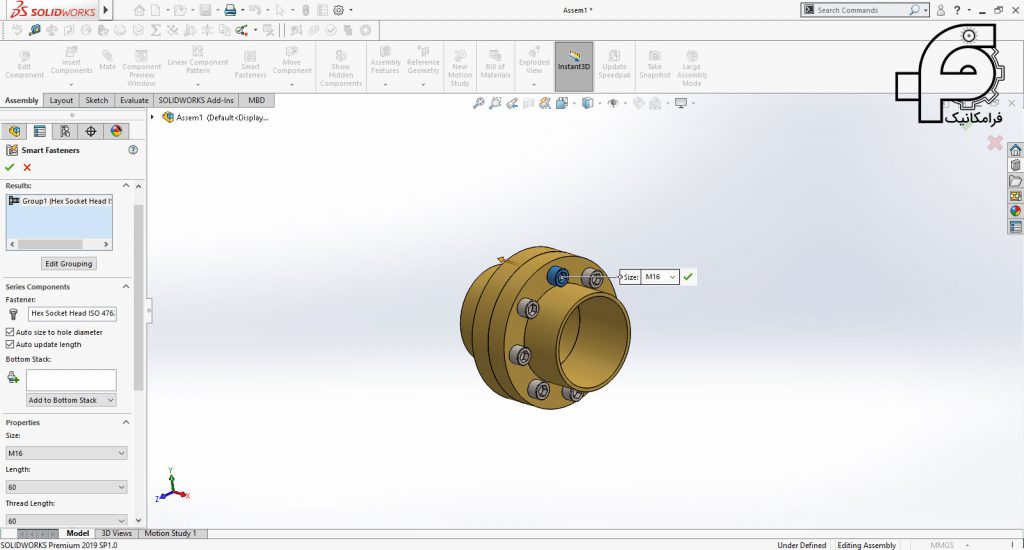

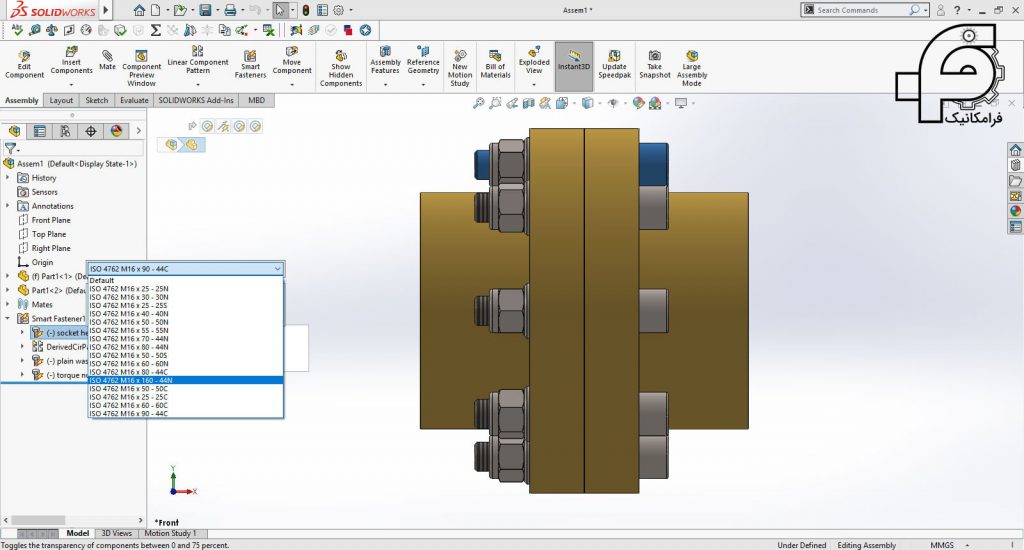

همانطور که مشاهده می‌کنید تمامی سوراخ ها شناسایی شده و تمام سوراخ ها با اتصالات استاندارد مربوطه پر می‌شوند. در این مرحله می‌توانید تمامی اطلاععات مربوط به استاندارد را بررسی و چک کنید و در صورت الزام آنها را تغییر دهید. می‌توانید ارتفاع اتصال، کلاس کاری، شکل شماتیک نمایشی و … را کنترل کنید.

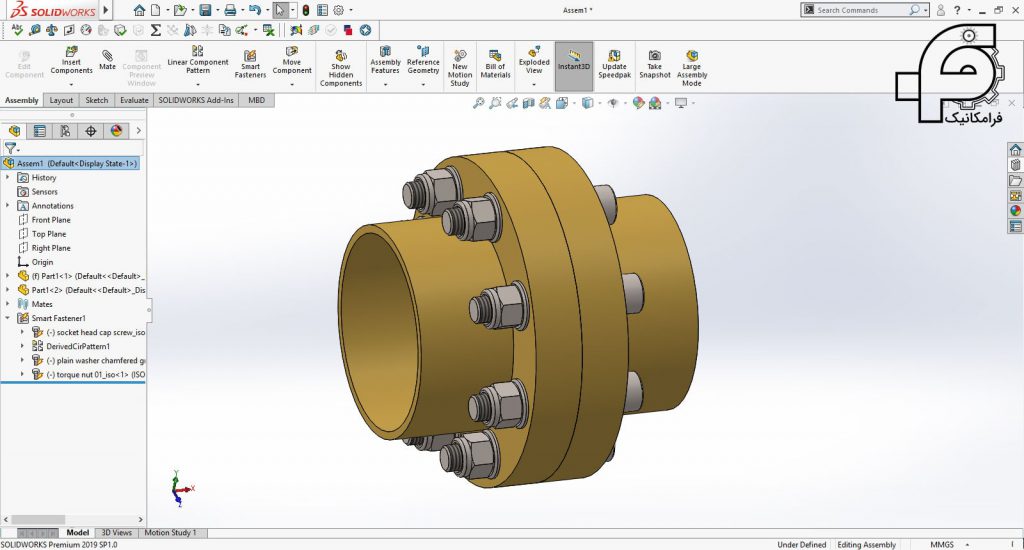

پس از اضافه کردن تمامی اتصالات مورد نیاز(به ترتیب) و تایید پنجره‌ی کناری باز شده؛ همانطور که مشاهده می‌کنید تمامی اصالات بر روی محل مورد نظر قرار می‌گیرند و بصورت مونتاژ شده درمی‌آیند.
