نمای برش قطعه

در نمای برش یا Section View در نرم افزار سالیدورک، می‌توان یک قسمت از قطعه یا مجموعه مونتاژی را برش داد و محو کرد.این برش توسط سطوحی ایجاد می‌شود و به گونه‌ای است که تمامی موارد داخلی را نشان می‌دهد.

در این دستور می‌توان:

قطعات یا مؤلفه‌ها (کامپوننت‌) را انتخاب کنید تا در نمای برش قطعه ای وارد یا مستثنی شود.

نمای برش را خاموش و روشن کنید، حالت نمای بخش ذخیره و در بازگشایی سند باقی می‌ماند.

برای ایجاد نمای برشی

با بازکردن یک قطعه یا مجموعه مونتاژی بر روی

Section View (View toolbar) or View > Display > Section View

کلیک کنید

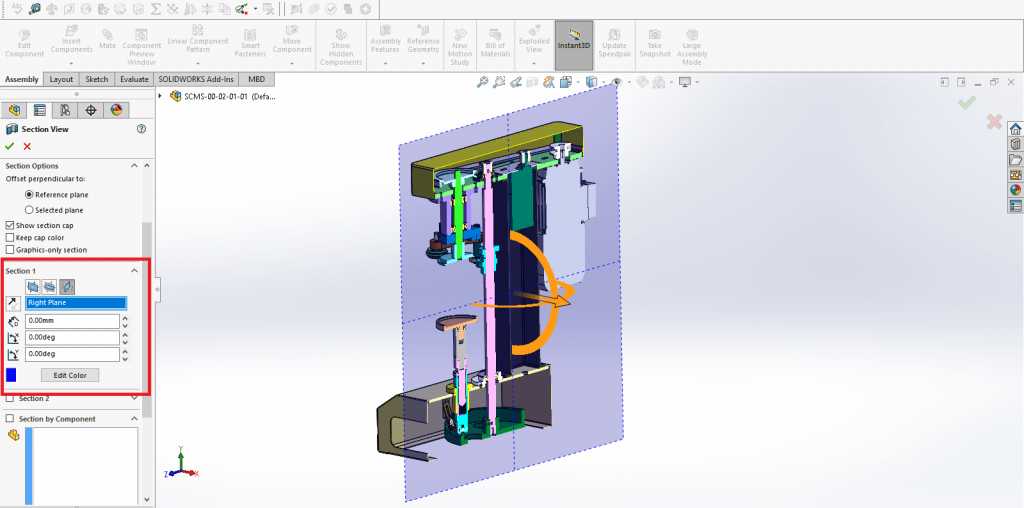

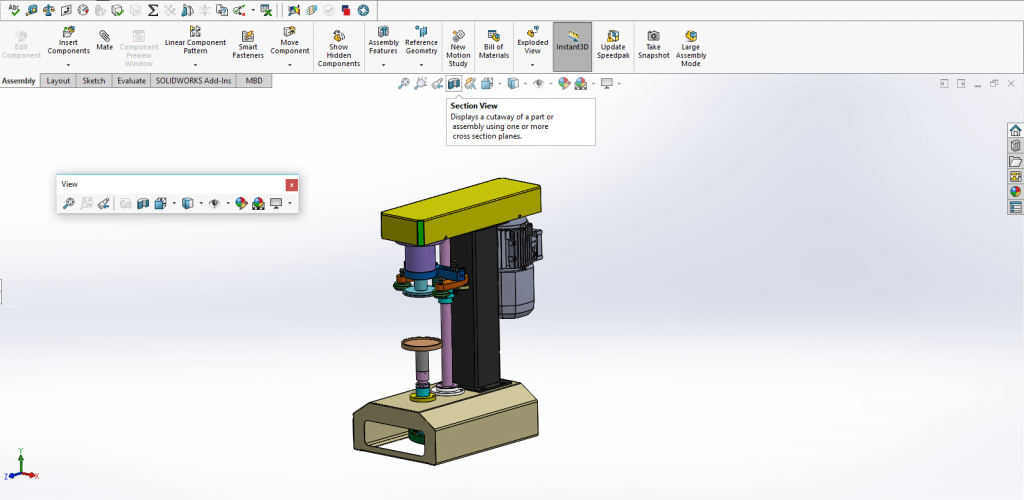

نمای برش قطعه یا مجموعه مونتاژی — فعال کردن دستور Section View

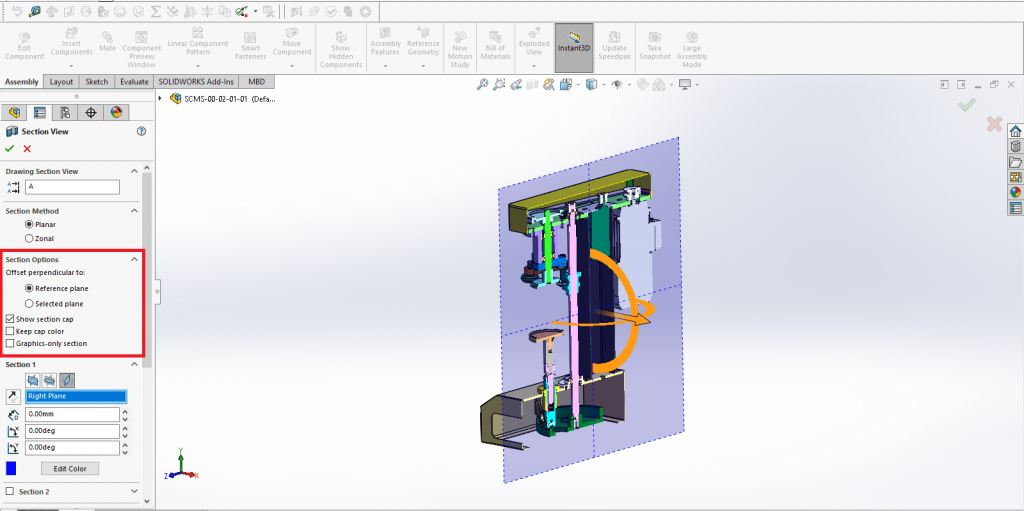

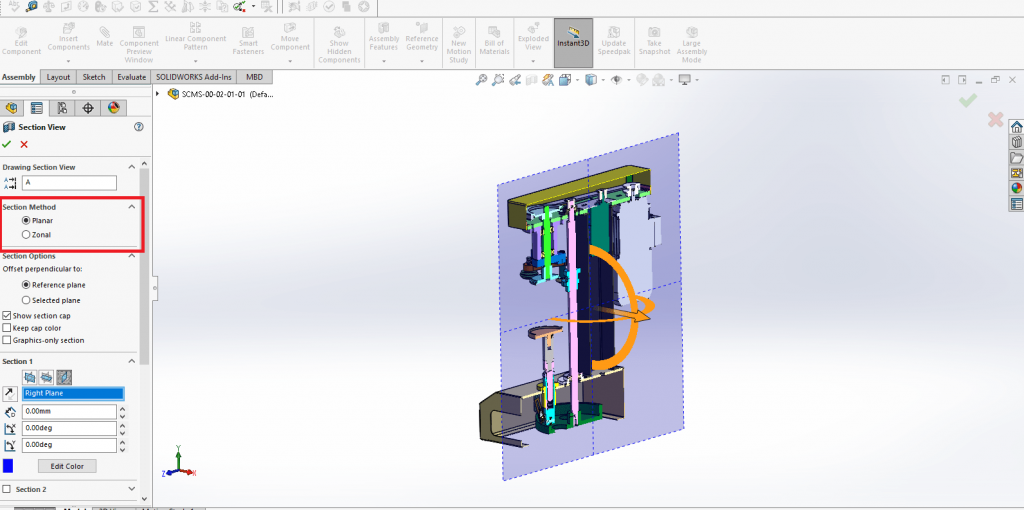

در پنجره مدیریت جزئیات، زیربخش نمای برش، قسمت Section method یکی از موارد زیر را می‌توان انتخاب کرد:

Planar:

با انتخاب یک ، دو یا سه صفحه یا صفحه مسطح ، یک نمای برش مدل را تعریف کنید.

Zonal:

با انتخاب یک یا چند منطقه در فضای کاری محیط کار ، نمای برش مدل را تعریف کنید. از Zonalبرای ایجاد نمای برش بخشی از مدل استفاده کنید که در آن قسمت‌های مختلف مدل بریده شده است.
