چگونگی ذخیره کردن فایل سالیدورکس به نسخه های قدیمی‌تر آن – ذخیره فایل به نسخه قدیمی سالیدورک

یکی از مشکلاتی که گریبانگیر کاربران سالیدورکس بوده و هست، این بود که در صورت ذخیره فایل ها با ورژن بالاتر، امکان باز کردن آن فایل ها در نسخه های قدیمی تر وجود ندارد. در ذیل برخی از مشکلات مخاطبان و همراهان  سایت فرامکانیک رو با شما عزیزان به اشتراک می‌گذاریم:

• چرا نرم افزار Solidworks (سالیدورک) ورژن پایین تر، فایل مربوط به سالیدورکس نسخه بالاتر را اجرا نمی‌کند؟
• برای مثال چرا فایل ذخیره سالیدورک ورژن 2020 با نرم افزار سالیدورک ورژن 2016، 2018 یا 2017 باز نمی‌شود؟
• چگونه میتوان فایل هایی که با ورژن بالا سالید کشیده شده با ورژن پایین باز کرد؟
• به عنوان شخصی که پروژه ای کار میکنم، در کارکردن با کارفرما ها دچار مشکلم، من از جدیدترین نسخه سالیدورک استفاده میکنم و فایل های من در نسخه قدیمی کارفرما ها اجرا نمیشه!

خبر خوب اینکه:
در SOLIDWORKS 2024 جدید، می‌توانید به راحتی قطعات، مجموعه ها و نقشه های خود را به عنوان نسخه قبلی SOLIDWORKS تا دو سال قبل از آخرین نسخه ذخیره کنید. با جدیدترین نسخه SOLIDWORKS، همکاری با یکدیگر بسیار آسان تر شد. اما چگونه …

نحوه ذخیره فایل به نسخه قدیمی سالیدورک SOLIDWORKS 2024

ذخیره سازی فایل های اجرایی کار بسیار آسانی ست. اما اینکه بتوان آن را به ورژن های پایین تر ذخیره کرد نیازمند توجه به چند نکته است که در ادامه توضیحات کامل را برای شما بیان می‌کنیم.

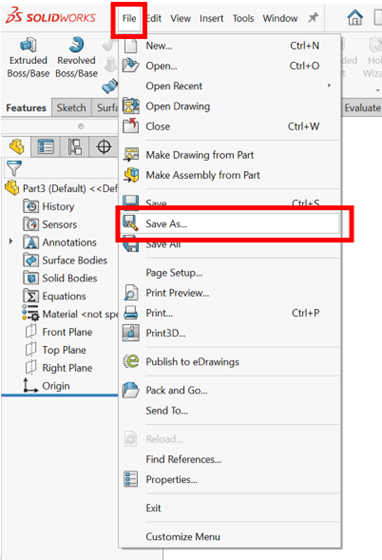

1- اولین قدم این است که File > Save As را در SOLIDWORKS 2024 انتخاب کنید.

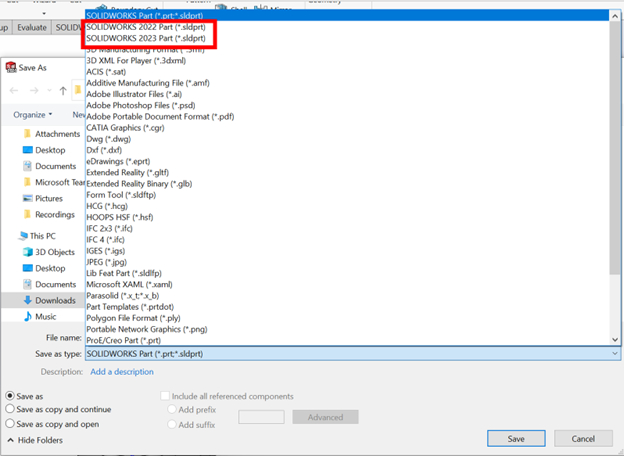

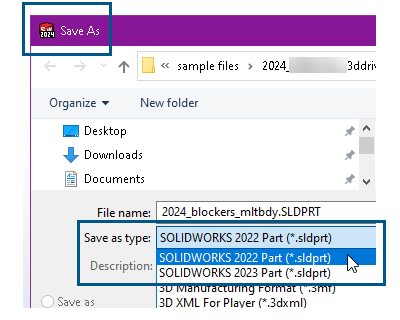

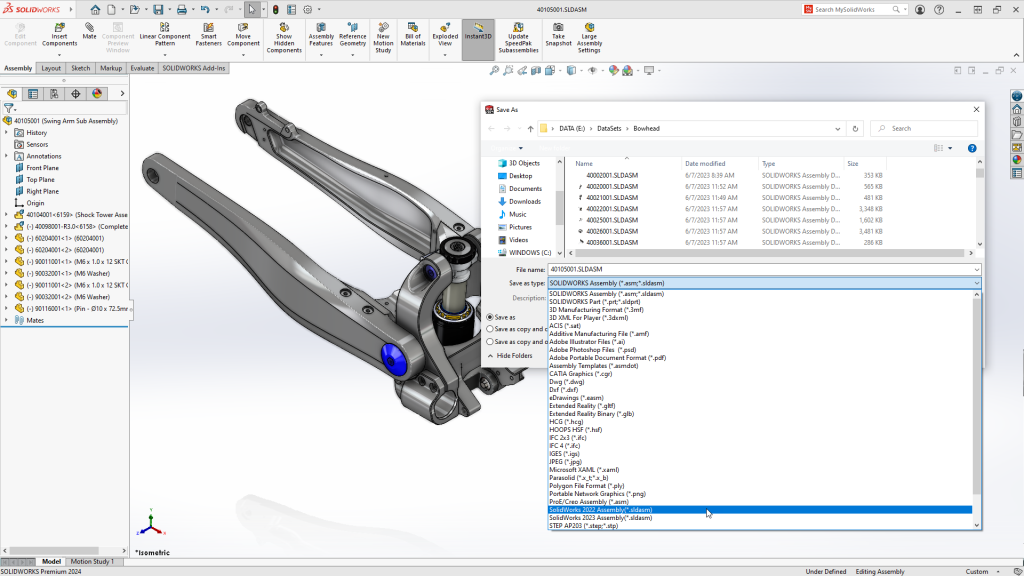

2- پس از باز شدن کادر محاوره ای ذخیره؛ از قسمت پایین به منوی کشویی « Save as type» دسترسی پیدا کنید، جایی که می‌توانید گزینه های جدید ذخیره فایل را به عنوان یک فایل SOLIDWORKS 2023 part file یا یک فایل SOLIDWORKS 2022 part file مشاهده کنید. گزینه اصلی برای ذخیره فایل در نسخه فعلی هنوز به عنوان “SOLIDWORKS Part” وجود دارد که به یک فایل پارت 2024 اشاره دارد. همین گزینه ها با فایل های اسمبلی و ترسیمی نیز موجود هستند.

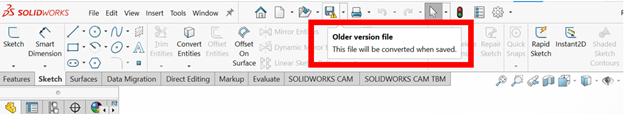

باز کردن نسخه قبلی یک فایل در داخل SOLIDWORKS 2024 مانند نسخه های قدیمی تر به نظر می‌رسد. به عنوان مثال، هنگامی که یک فایل SOLIDWORKS 2022 در سال 2024 باز می شود، یک پیام آشنا دریافت می‌کنیم که می‌گوید: «نسخه قدیمی فایل. فایل پس از ذخیره به ورژن جدید تبدیل خواهد شد.”

قبلاً، این پیام به این معنی بود که وقتی قطعه را ذخیره می‌کنیم، آن را به نسخه‌ای که فایل را باز می‌کنید تبدیل می‌کند که در این مورد SOLIDWORKS 2024 است. اکنون در سال 2024، ما این گزینه را داریم که به‌عنوان نسخه‌های SOLIDWORKS که به‌روزرسانی شده‌اند ذخیره کنیم. تا دو سال قبل از آخرین نسخه. در این مثال، 2022 و 2023.

چه اتفاقی می افتد اگر فایلی را ذخیره کنید که دارای فیچر و ویژگی است که در نسخه های قدیمی SOLIDWORKS وجود ندارد؟

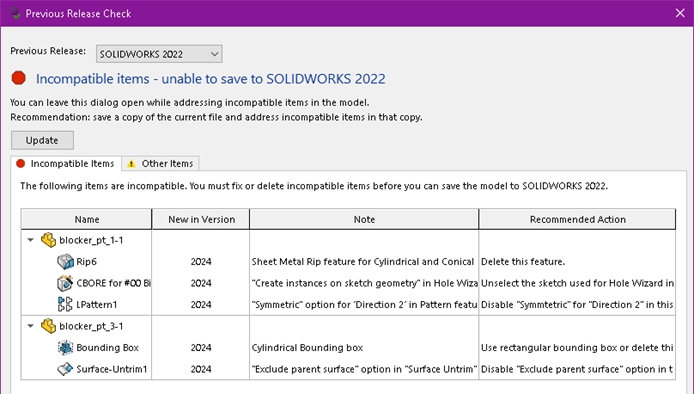

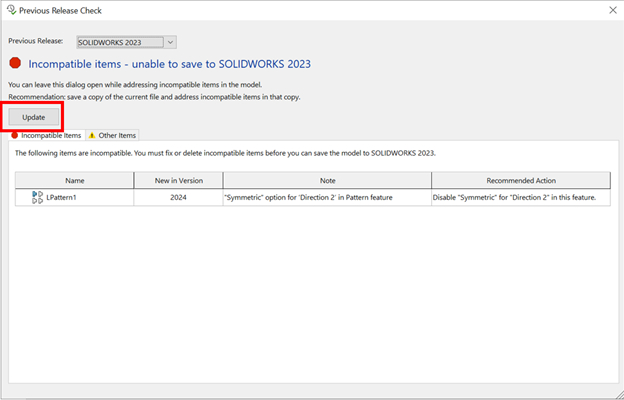

هنگامی که می‌خواهید فایلی را ذخیره کنید که دارای ویژگی جدید 2024 است، کادر زیر ظاهر می‌شود که نشان دهنده مورد ناسازگار است. در مثال زیر، گزینه Symmetric برای Direction 2 در ویژگی الگوی خطی برای SOLIDWORKS 2024 جدید است.

SOLIDWORKS به شما اجازه نمی‌دهد فایل خود را به عنوان نسخه قبلی ذخیره کنید و حتی یک اقدام توصیه شده برای غیرفعال کردن “گزینه متقارن symmetric option ” ناسازگار برای جهت 2 در ویژگی الگوی خطی انجام می‌دهد.

شکل4 – نسخه فعلی فایل SOLIDWORKS را به روز کنید

در حالی که این کادر محاوره ای را باز می‌گذاریم، می‌توان به مشکل رسیدگی کرد. پس از رفع مشکل، با کلیک بر روی دکمه “به روز رسانی” (نشان داده شده در بالا) بررسی می‌شود که آیا مشکل برطرف شده است یا خیر. اگر مشکل با موفقیت برطرف شد، کادر محاوره‌ای زیر ظاهر می‌شود که به کاربر اطلاع می‌دهد فایلش به‌روزرسانی شده و اکنون آماده ذخیره است.

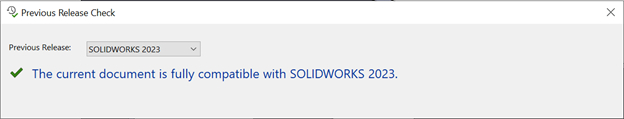

شکل 5 –  بررسی نسخه قبلی و سازگاری فایل در SOLIDWORKS

ادامه

هنگامی که فایل در نسخه قبلی ذخیره شد، بیایید ببینیم هنگام باز شدن در آن نسخه مشخص شده چه شکلی خواهد بود.

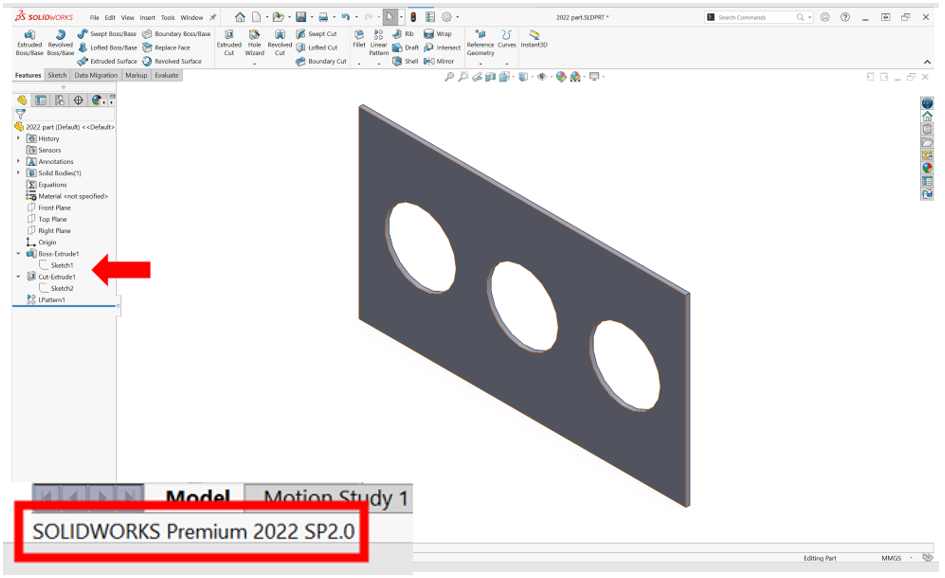

شکل6 –  بخشی ایجاد شده در SOLIDWORKS 2024 و ذخیره شده به عنوان فایل SOLIDWORKS 2022

از مثال نشان داده شده در بالا، توجه کنید که این قسمت در SOLIDWORKS 2024 ایجاد شده و به عنوان یک فایل SOLIDWORKS 2022 ذخیره شده است. هنگامی که همانطور که در تصویر بالا نشان داده شده است در SOLIDWORKS 2022 باز می شود، ویژگی های درخت ویژگی دقیقاً همان چیزی است که انتظار دارید – ویژگی های بومی در آن نسخه مشخص شده SOLIDWORKS.

همکاری با کارفرما و تامین کنندگان با استفاده از نسخه های قدیمی SOLIDWORKS بسیار آسان تر شد!

ذخیره یک فایل به عنوان نسخه قبلی می تواند برای بسیاری از کاربران بسیار تاثیرگذار باشد. تصور کنید یک تامین کننده و یک مهندس، باب و راس دارید. باب تامین کننده از SOLIDWORKS 2022 استفاده می کند و نتوانسته هیچ یک از فایل های 2023 راس را باز کند. اکنون او گزینه‌هایی دارد، و آنها می‌توانند به جای اینکه پیام خطای زیر را مشاهده کنند، همکاری کنند:

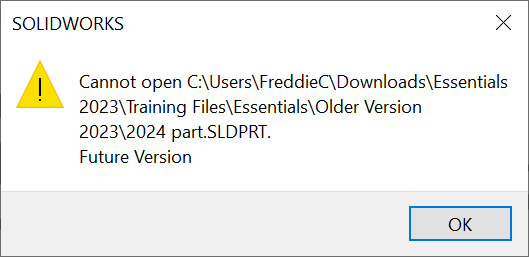

شکل7 –  هنگام باز کردن نسخه قدیمی فایل، پیام خطا SOLIDWORKS

این هم با ذخیره سازی معمولی و هم با ویژگی Pack & Go کار می کند. فقط مطمئن شوید که قطعات هیچ ویژگی «نسخه آینده» ندارند که نسخه‌های قدیمی‌تر نتوانند آن را بازسازی کنند.

این بهبود نیاز به ذخیره فایل در قالب خنثی را کاهش می دهد و اشتراک گذاری و مشاوره با تامین کنندگان و پیمانکاران را آسان تر می کند.

همکاری با سایر کاربران در نسخه های قدیمی SOLIDWORKS به آسانی ذخیره یک فایل است.

با ویژگی جدید “ذخیره در نسخه قبلی” در SOLIDWORKS 2024، باب و راس دیگر این مشکل را ندارند زیرا راس به تازگی به 2024 به روز شده است و اکنون می تواند تمام فایل های خود را به عنوان فایل های 2022 ذخیره کند تا برای باب ارسال شود. با وجود اینکه باب هنوز در حال استفاده از SOLIDWORKS 2022 است، راس همچنان می‌تواند کار خود را به راحتی ذخیره کردن یک فایل به اشتراک بگذارد. برای همه آن دسته از کاربرانی که مشکلات مشابه باب و راس را تجربه می‌کنند، امیدواریم استفاده از این ویژگی جدید به همان سادگی و تاثیرگذاری ما باشد. درباره این ویژگی جدید در SOLIDWORKS 2024 یا سایر ویژگی های جدید سؤالی دارید؟ امروز با ما تماس بگیرید!
