گیربکس سیکلوئیدی؛ غول گشتاور در دل صنایع سنگین

تعریف سیکلوئید درایو Cycloidal Drive و هارمونیک درایو  Harmonic Drive

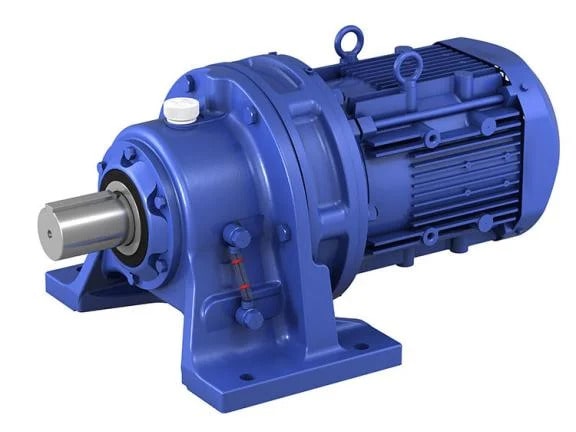

سیکلوئید درایو Cycloidal Drive

Cycloidal Drive یا گیربکس سیکلوئیدی نوعی سیستم کاهش سرعت است که بر اساس حرکت چرخشی و شکل منحنی سیکلوئید طراحی شده است. اجزای اصلی این مکانیزم شامل:

• Rotor  روتور: صفحه‌ای که دندانه‌های منحنی سیکلوئید دارد.
• Output Shaft  شفت خروجی:  که گشتاور نهایی را به سیستم منتقل می‌کند.
• Pins and Bearings  پین‌ها و بلبرینگ‌ها: که روتور را در جهت صحیح هدایت می‌کنند و نیروها را منتقل می‌کنند.

این مکانیزم به دلیل بازده بالا، استحکام زیاد، و عمر طولانی در کاربردهایی مانند صنایع سنگین، خطوط تولید، و تجهیزات دقیق استفاده می‌شود.

هارمونیک درایو  Harmonic Drive

Harmonic Drive یا گیربکس هارمونیک یک مکانیزم انتقال قدرت است که معمولاً برای کاهش سرعت یا افزایش گشتاور استفاده می‌شود. این مکانیزم سه بخش اصلی دارد:

• Wave Generator (موج‌ساز): یک دیسک بیضوی یا بیضی‌شکل که به یک غلاف انعطاف‌پذیر (Flexspline) نیرو وارد می‌کند.
• Flexspline (فلکس‌پلاین): یک غلاف انعطاف‌پذیر که دندانه‌های آن با دندانه‌های چرخ‌دنده حلقوی درگیر می‌شوند.
• Circular Spline (چرخ‌دنده دایره‌ای): یک چرخ‌دنده ثابت با دندانه‌های داخلی که با فلکس‌پلاین همخوانی دارد.

در این مکانیزم، تفاوت تعداد دندانه‌های Flexspline و Circular Spline باعث ایجاد نسبت کاهش سرعت بالا (high reduction ratio) می‌شود. این مکانیزم به دلیل دقت بالا، وزن کم، و توانایی تحمل گشتاور زیاد، در صنایع رباتیک، هوافضا و ابزار دقیق استفاده می‌شود.

تفاوت‌های کلیدی

مشخصات هارمونیک درایو  Harmonic Drive

• دندانه‌های داخلی با Flexspline درگیر هستند.
• یک قسمت انعطاف‌پذیر (مثل یک غلاف فلزی نازک) وجود دارد.
• حرکت بسیار یکنواخت و بدون لرزش است.
• نسبت کاهش سرعت بالا با تعداد کمی از دندانه‌ها.

مشخصات سیکلوئید درایو  Cycloidal Drive

• روتوری که به شکل سیکلوئید حرکت می‌کند.
• پین‌ها یا بلبرینگ‌هایی که حرکت روتور را هدایت می‌کنند.
• توانایی انتقال گشتاور بالا در طراحی کوچک.
• حرکت دارای ویژگی غیرخطی و نوعی “چرخش چندگانه” است.

تعریف هارمونیک درایو (Harmonic Drive)

این کاهنده یک نوع گیربکس با دقت بالاست که از سه جزء اصلی تشکیل شده:

1. چرخ دنده حلقوی صلب (Circular Spline): یک حلقه دندانه‌دار ثابت داخلی
2. فلکس اسپلاین (Flexspline): یک چرخ دنده انعطاف‌پذیر که کمی کوچکتر از چرخ دنده حلقوی است
3. موج ژنراتور (Wave Generator): یک بلبرینگ بیضی شکل که فلکس اسپلاین را تغییر شکل می‌دهد

مزایای هارمونیک درایو:

• نسبت کاهش سرعت بالا در یک مرحله (معمولاً ۵۰:۱ تا ۱۶۰:۱)
• دقت بسیار بالا و لقی (بک‌لش) بسیار کم
• طراحی فشرده و وزن سبک
• گشتاور بالا

تعریف سایکلوئیدال درایو (Cycloidal Drive)

این کاهنده نوع گیربکس از یک دیسک سایکلوئیدی استفاده می‌کند که به صورت خارج از مرکز می‌چرخد: ۱. شفت ورودی با اکسنتریک (خارج از مرکز) ۲. دیسک سایکلوئیدی که دور پین‌های ثابت می‌چرخد ۳. پین‌های خروجی که حرکت را به شفت خروجی منتقل می‌کنند

مزایای سایکلوئیدال درایو:

• تحمل شوک و ضربه بالا
• عمر طولانی و نیاز کم به نگهداری
• راندمان بالا (معمولاً بیش از ۹۳٪)
• توزیع بار روی چندین نقطه تماس

مقایسه جامع بین هارمونیک درایو و سایکلوئیدال درایو

هر دو نوع گیربکس در رباتیک، ماشین‌آلات دقیق و جایی که به دقت بالا و گشتاور زیاد نیاز است استفاده می‌شوند، اما هر کدام مزایا و کاربردهای خاص خود را دارند:

مشخصات فنی

 مزایا

معایب

کاربردها

عوامل انتخاب بین Harmonic Drive و Cycloidal Drive

انتخاب بین این دو نوع گیربکس به عوامل متعددی بستگی دارد که به نیازهای کاربردی، شرایط عملکردی، و محدودیت‌های پروژه مرتبط است. در ادامه، عوامل کلیدی برای انتخاب هر کدام به تفکیک توضیح داده شده است:

عوامل انتخاب هارمونیک درایو  Harmonic Drive

1. دقت بسیار بالا:
   • اگر کاربرد به دقت بالا و حرکت یکنواخت نیاز دارد (مانند بازوهای رباتیک یا تجهیزات ابزار دقیق).
2. نسبت کاهش سرعت بالا:
   • اگر نسبت‌های کاهش سرعت بالا با حداقل فضای اشغالی مورد نیاز است.
3. ابعاد کوچک و وزن کم:
   • برای کاربردهایی که وزن و ابعاد گیربکس محدودیت دارند (مانند صنایع هوافضا و رباتیک).
4. حرکت بدون لقی:
   • در مواردی که حساسیت و روانی حرکت اهمیت دارد، مانند اسکنرهای دقیق یا سیستم‌های اپتیکی.
5. صدای کم:
   • در سیستم‌هایی که بی‌صدایی مکانیزم اهمیت دارد، Harmonic Drive انتخاب بهتری است.
6. عمر محدود یا بار کمتر:
   • اگر بار مکانیکی یا شوک به گیربکس زیاد نیست، Harmonic Drive عملکرد خوبی ارائه می‌دهد.

عوامل انتخاب سیکلوئید درایو  Cycloidal Drive

1. توان تحمل گشتاور بالا:
   • در کاربردهایی که انتقال قدرت بالا و تحمل گشتاور زیاد اهمیت دارد (مانند دستگاه‌های صنعتی سنگین یا جرثقیل‌ها).
2. مقاومت در برابر شوک و ضربه:
   • در سیستم‌هایی که بارهای ناگهانی و شوک مکانیکی وجود دارد، Cycloidal Drive انتخاب ایده‌آلی است.
3. بازده بالا:
   • برای کاربردهایی که کاهش اتلاف انرژی و بازدهی مهم است (مانند خطوط تولید با مصرف انرژی بالا).
4. عمر طولانی و استحکام بالا:
   • در شرایط کاری سخت یا بارهای مداوم، Cycloidal Drive دوام بیشتری دارد.
5. سادگی طراحی و نگهداری:
   • اگر مکانیزم به تعمیر و نگهداری ساده و قابل اعتماد نیاز دارد.
6. حجم کم در مقایسه با توان خروجی:
   • برای کاربردهایی که نسبت توان به حجم اهمیت دارد (مانند سیستم‌های هیدرولیکی یا ماشین‌آلات صنعتی).

خلاصه مقایسه و انتخاب هارمونیک و سیکلوئید درایو :

برای تکمیل مقایسه، چند نکته مهم اضافی:

1. عوامل موثر در انتخاب:

• هزینه اولیه و نگهداری
• شرایط محیطی (دما، رطوبت، گرد و غبار)
• نیازهای دقت و تکرارپذیری
• میزان بار و شوک‌های وارده
• محدودیت‌های فضا و وزن

2. توصیه‌های کاربردی:

• برای کاربردهای با نیاز به دقت بالا (کمتر از ۱ آرک‌مین): هارمونیک درایو
• برای محیط‌های صنعتی با شوک و ارتعاش بالا: سایکلوئیدال درایو
• برای سیستم‌های روباتیک سبک: هارمونیک درایو
• برای ماشین‌آلات سنگین: سایکلوئیدال درایو

3. روند‌های جدید:

• توسعه هارمونیک درایوهای با راندمان بالاتر
• بهبود دقت سایکلوئیدال درایوها
• ترکیب مزایای هر دو در طراحی‌های هیبریدی
• استفاده از مواد جدید برای بهبود عملکرد

4. ملاحظات نگهداری

هارمونیک درایو:

• نیاز به روانکاری منظم
• حساسیت به دما
• نیاز به تنظیمات دقیق

سایکلوئیدال درایو:

• مقاومت بیشتر در برابر شرایط سخت
• نیاز به نگهداری کمتر
• عمر طولانی‌تر قطعات

آیا سوال خاصی در مورد هر یک از این جنبه‌های هارمونیک درایو و سیکلوئید درایو دارید؟ در قسمت کامنت ها سوالات را یادداشت کنید.

این تصویر دو مکانیزم Harmonic Drive و Cycloidal Drive را نشان می‌دهد و اجزای اصلی هر کدام با برچسب‌های دقیق مشخص شده‌اند.

توضیحات جزئی درباره اجزای مکانیزم‌ها

Harmonic Drive   گیربکس هارمونیک

این مکانیزم سه بخش اصلی دارد که در تصویر مشخص شده‌اند:

1. Wave Generator موج‌ساز:
   • یک دیسک بیضوی یا مدور با یک بلبرینگ روی آن.
   • موج‌ساز دندانه‌های Flexspline را تغییرشکل می‌دهد تا درگیر شوند.
   • این تغییر شکل مکانیکی باعث ایجاد حرکت دقیق و یکنواخت می‌شود.
2. Flexspline فلکس‌پلاین:
   • یک غلاف نازک و انعطاف‌پذیر با دندانه‌های خارجی.
   • تعداد دندانه‌های آن کمتر از Circular Spline است که باعث ایجاد نسبت کاهش سرعت بالا می‌شود.
   • وظیفه آن انتقال حرکت از موج‌ساز به Circular Spline است.
3. Circular Spline  چرخ‌دنده دایره‌ای:
   • یک حلقه سخت و ثابت با دندانه‌های داخلی.
   • Flexspline در داخل Circular Spline می‌چرخد و گشتاور تولید می‌کند.

ویژگی مهم Harmonic Drive این است که دقت بسیار بالا و لقی بسیار کم ارائه می‌دهد.

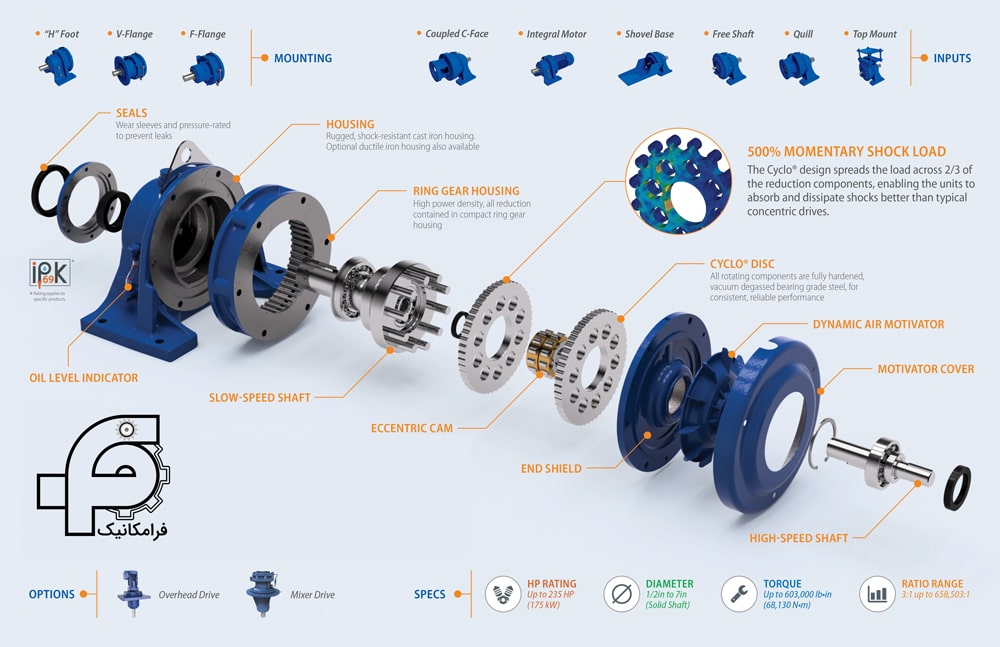

Cycloidal Drive گیربکس سیکلوئیدی:

این مکانیزم نیز شامل اجزای اصلی زیر است:

1. Cycloidal Disc دیسک سیکلوئیدی:
   • یک دیسک با منحنی سیکلوئید که با پین‌های داخلی درگیر می‌شود.
   • این دیسک برای کاهش سرعت و انتقال گشتاور استفاده می‌شود.
2. Pins پین‌ها:
   • پین‌های کوچک استوانه‌ای که به عنوان نقطه تماس بین دیسک سیکلوئیدی و محفظه بیرونی عمل می‌کنند.
   • این پین‌ها حرکت دیسک را هدایت و انرژی را منتقل می‌کنند.
3. Bearings بلبرینگ‌ها:
   • بلبرینگ‌ها برای کاهش اصطکاک و افزایش بازده مکانیزم استفاده می‌شوند.
   • معمولاً بین دیسک و شفت خروجی نصب می‌شوند.
4. Output Shaft شفت خروجی:
   • انرژی مکانیکی کاهش‌یافته را به خروجی منتقل می‌کند.
   • این شفت مستقیماً به کاربرد نهایی متصل می‌شود.

Cycloidal Drive   به دلیل تحمل گشتاور بالا و استحکام زیاد در برابر شوک مکانیکی شناخته می‌شود.

آیا سیستم مورد نظر یک هارمونیک درایو است یا یک سایکلوئیدال درایو؟

برای تشخیص، به این موارد توجه می‌کنیم:

هارمونیک درایو:

• دارای یک چرخ دنده انعطاف‌پذیر (flexspline)
• حرکت موج‌وار و بیضی شکل
• معمولاً اندازه کوچکتر و فشرده‌تر

سیکلوئید درایو:

• حرکت چرخشی خارج از مرکز دیسک‌های سایکلوئیدی
• پین‌های ثابت در محیط
• معمولاً اندازه بزرگتر

مقایسه عملکرد و اجزا در دو مکانیزم:

اجزای اصلی هر کدام به شرح زیر است:

هارمونیک درایو:

1. موج ژنراتور (Wave Generator):

• شامل بلبرینگ بیضی شکل
• کم (cam) با پروفایل بیضوی
• بلبرینگ خارجی
• وظیفه: ایجاد تغییر شکل در فلکس اسپلاین

2. فلکس اسپلاین (Flexspline):

• جام فولادی نازک و انعطاف‌پذیر
• دندانه‌های خارجی
• متصل به شفت خروجی
• وظیفه: انتقال حرکت به خروجی

3. چرخ دنده حلقوی (Circular Spline):

• حلقه صلب با دندانه‌های داخلی
• معمولاً ثابت به پوسته
• تعداد دندانه بیشتر از فلکس اسپلاین
• وظیفه: ایجاد نقاط درگیری با فلکس اسپلاین

4. اجزای جانبی:

• پوسته (Housing)
• بلبرینگ‌های پشتیبان
• سیستم روانکاری
• واشرها و آب‌بندها

سایکلوئیدال درایو:

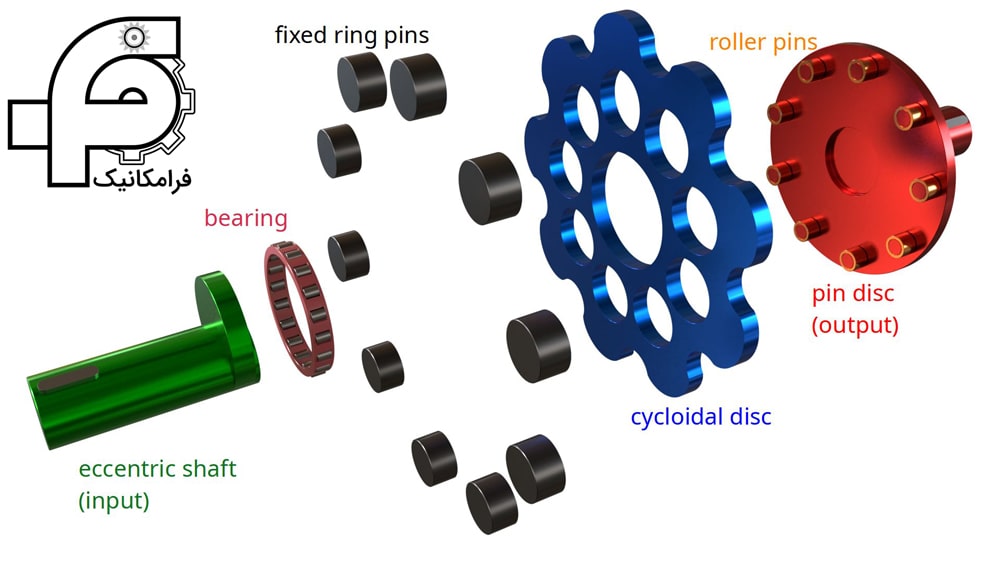

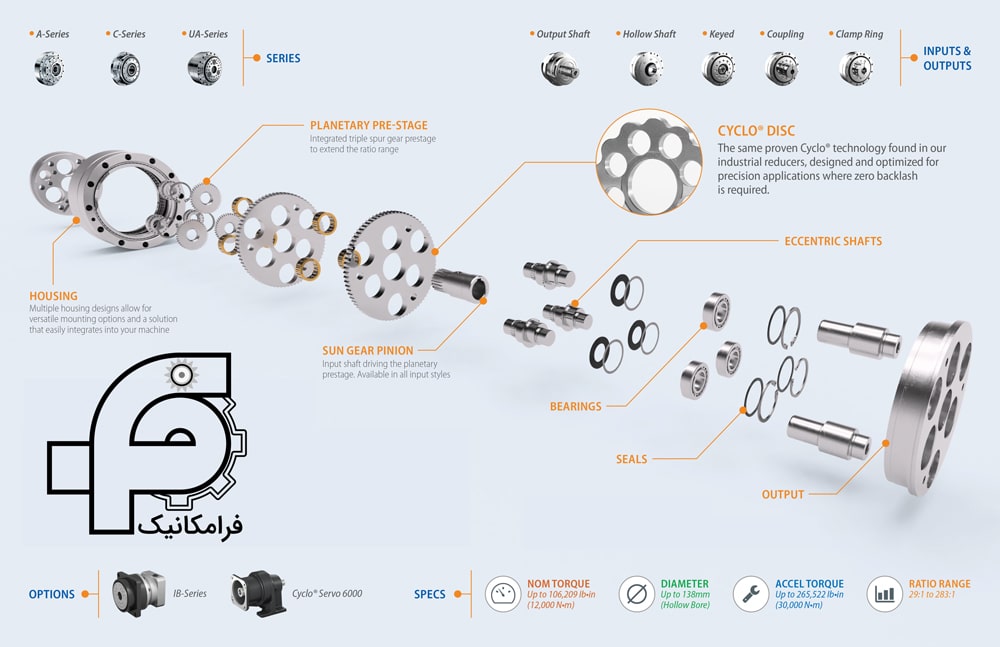

1. شفت ورودی با اکسنتریک (Input Shaft with Eccentric):

• شفت با محور خارج از مرکز
• بلبرینگ اکسنتریک
• وظیفه: تبدیل حرکت دورانی به حرکت سایکلوئیدی

2. دیسک سایکلوئیدی (Cycloidal Disc):

• دیسک با پروفایل سایکلوئیدی
• سوراخ‌های خروجی
• وظیفه: ایجاد حرکت سایکلوئیدی

3. پین‌های ثابت (Ring Gear Pins):

• پین‌های نصب شده روی پوسته
• معمولاً با فاصله یکسان
• وظیفه: هدایت حرکت دیسک سایکلوئیدی

4. پین‌های خروجی (Output Pins):

• پین‌های متصل به فلنج خروجی
• وظیفه: انتقال حرکت به شفت خروجی

5. اجزای جانبی:

• پوسته
• بلبرینگ‌های پشتیبان
• سیستم روانکاری
• آب‌بندها و واشرها
• فلنج خروجی

نکات مهم در مورد مونتاژ:

1. هارمونیک درایو:

• نیاز به دقت بالا در مونتاژ
• تنظیم دقیق پیش‌بار بلبرینگ‌ها
• اهمیت روانکاری مناسب

2. سایکلوئیدال درایو:

• تنظیم دقیق لقی بین پین‌ها و دیسک
• اطمینان از هم‌محوری شفت‌ها
• روانکاری مناسب پین‌ها و سطوح درگیر

موارد استفاده و کاربردهای Harmonic Drive و Cycloidal Drive با مثال‌های واقعی

Harmonic Drive گیربکس هارمونیک

موارد استفاده اصلی:

1. رباتیک:
   • دقت بالای Harmonic Drive آن را به انتخاب اول در بازوهای رباتیک تبدیل کرده است.
   • مثال: در ربات‌های صنعتی مثل ربات‌های جوشکاری، مونتاژ قطعات کوچک یا ربات‌های پزشکی (جراحی رباتیک).
   • ویژگی مهم: دقت موقعیتی (positioning accuracy) و حرکت بدون لقی.
2. هوافضا:
   • در سیستم‌های کنترل دقیق مثل هدایت آنتن‌های ماهواره یا کنترل بازوهای تلسکوپ‌های فضایی.
   • مثال: کنترل جهت‌دهی صفحات خورشیدی در ماهواره‌ها.
   • ویژگی مهم: وزن سبک و ابعاد کوچک که برای صنایع فضایی حیاتی است.
3. ابزار دقیق و اپتیک:
   • برای حرکت‌های میکرونی و بدون لرزش در سیستم‌های آزمایشگاهی و تحقیقاتی.
   • مثال: در میکروسکوپ‌های الکترونی یا تجهیزات آزمایشگاهی با نیاز به جابه‌جایی دقیق.
4. صنایع الکترونیکی:
   • مونتاژ قطعات حساس و کوچک مانند بردهای الکترونیکی.
   • مثال: در ماشین‌آلات مونتاژ SMT (Surface Mount Technology) برای نصب قطعات روی PCB.

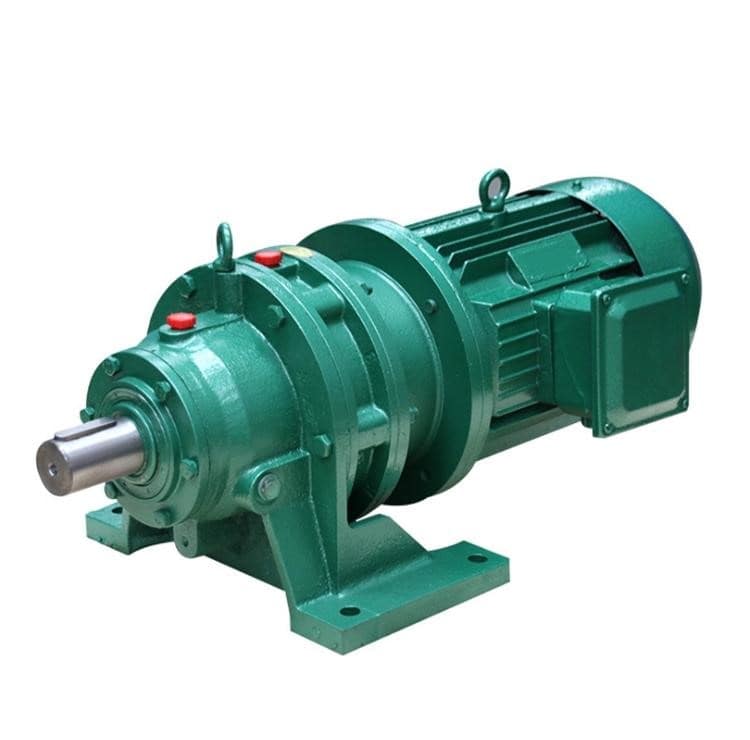

Cycloidal Drive گیربکس سیکلوئیدی

موارد استفاده اصلی:

1. صنایع سنگین:
   • تحمل گشتاور بالا و مقاومت عالی در برابر شوک‌های مکانیکی، این نوع گیربکس را برای صنایع سنگین مناسب کرده است.
   • مثال: در جرثقیل‌ها، بالابرهای سنگین و دستگاه‌های حمل مواد (Conveyors).
   • ویژگی مهم: توانایی انتقال قدرت بالا در فضاهای محدود.
2. ماشین‌آلات صنعتی:
   • مناسب برای خطوط تولید پیوسته و دستگاه‌هایی که نیاز به کار مداوم دارند.
   • مثال: در اکسترودرها، ماشین‌آلات قالب‌گیری تزریقی و دستگاه‌های چاپ صنعتی.
   • ویژگی مهم: بازده بالا و طول عمر زیاد.
3. صنایع انرژی:
   • برای سیستم‌های کنترل نیروگاه‌ها، توربین‌های بادی و تجهیزات انتقال نیرو.
   • مثال: استفاده در سیستم‌های چرخشی پایه توربین‌های بادی برای جهت‌گیری پره‌ها.
4. خودروسازی و ساخت ماشین‌آلات سنگین:
   • در ساخت تجهیزات خودروسازی، کامیون‌ها و دستگاه‌های بزرگ راه‌سازی.
   • مثال: سیستم‌های کنترل چرخش بازوی جرثقیل‌ها یا ماشین‌آلات حفاری.
5. صنایع معدنی و نفت و گاز:
   • استفاده در سیستم‌های حفاری یا استخراج.
   • مثال: پمپ‌های چرخشی سنگین برای انتقال مواد.
   • ویژگی مهم: مقاومت عالی در برابر شرایط سخت کاری.

مقایسه موارد استفاده:

اگر کاربرد خاصی مدنظر دارید یا نیاز به اطلاعات دقیق‌تر در مورد سیکلوئید درایو یا هارمونیک درایو برای یک صنعت خاص دارید، با شماره های فرامکانیک در ارتباط باشد تا توضیح کامل‌تری برای شما ارائه دهیم! 😊
