یک چارچوب کنترل فیچر یک مستطیل است که از سه خانه اصلی تشکیل شده است خانه اول مربوط به 14 کاراکتر تلرانس هندسی و خانه دوم مربوط به ناحیه تلرانسی و مقدار تلرانس و تعدیل کننده‌ها می‌باشد و خانهسوم مربوط به دیتوم یا مبنا می‌باشد که بررسی هر سه خانه می‌پردازیم، در این قسمت قصد داریم به 14 کارکتر تلرانس هندسی بپردازیم شما هم طبق جدولی که در پایین همین مقاله قرار گرفته است سمبل‌های این 14 کارکتر تلرانس هندسی، نحوه اعمال در نقشه و نام انگلیسی آن را بخاطر بسپارید.

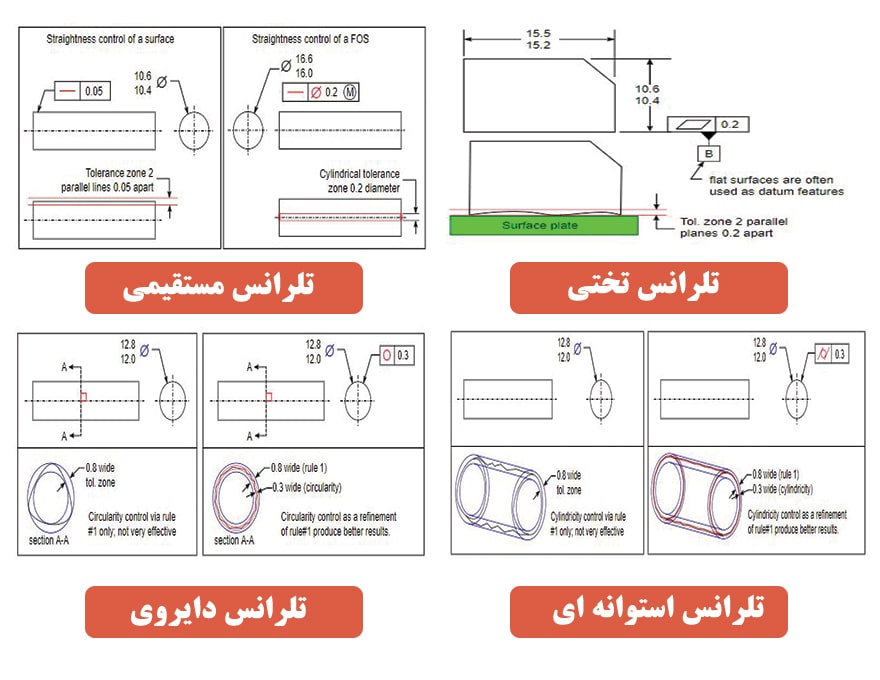

تلرانس فرم:
تلرانس فرم از چهار تلرانس تشکیل شده است مهمترین نکته در این تلرانس نداشتن مبنا می‌باشد
تلرانس مستقیمی (راستی): این علامت برای مستقیمی المان سطح، صفحه میانی و محور به کار می‌رود، ناحیه تلرانسی ای را مشخص می کند که هر المان خطی از ویژگی باید داخل آن قرار گیرد
تلرانس تختی: این علامت برای تعرف تختی سطوح به کار می‌رود تلرانس تختی، برای واشرها یا آب بندی سطوح و یا سطوحی که با شبیه سازهای مبنا درتماسند بدون در نظر گرفتن سایز ویژگی، مورد استفاده قرار می گیرد
تلرانس دایروی:این علامت برای تعریف برای تعریف مقدار گردی مقاطع دایروی استفاده میشود. جهت محدود کردن گوشه دار شدن (از گردی خارج شدن) قطر یک شفت مورد استفاده قرار می گیرد که عمدتاً باعث شکست بیرینگ ها می گردد. این تلرانس، به مقاطع مختلف یک شفت بطورجداگانه اعمال می گردد.
تلرانس استوانه‌ای: این علامت برای تعریف مقدار تلرانس استوانه‌ای مقاطع دایروی به کار می‌رود جهت محدود کردن وضعیت سطح (خارج از گردی، مخروطی شدن و کمانش) یک شفت بکار می رود.

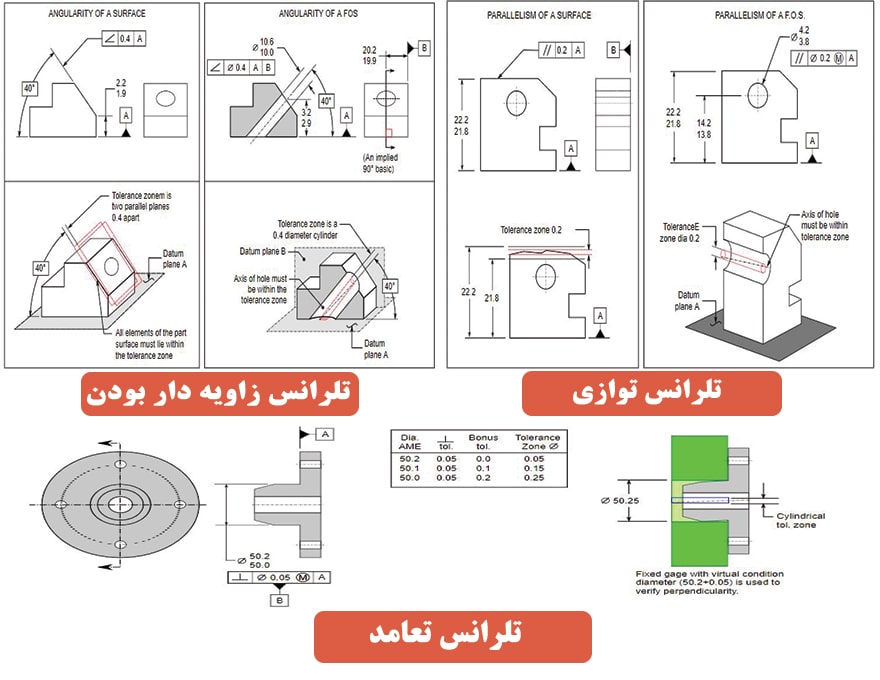

تلرانس توازی: این علامت برای تعریف مقدار توازی یک یا چند فیچر نسبت به فیچرعای مبنا به کار می‌رود، به منظور محدود کردن توازی یک سطح، محور یا سطح میانی نسبت به یک مبنا در ناحیه مشخص شده مورد استفاده قرار میگیرد.
تلرانس تعامد: این علامت برای تعریف تعامد یک یا چند فیچر نسبت به فیچرعای مبنا به کار می‌رود، جهت کنترل مقدارزاویه °90 یک سطح، محور یا سطح میانه نسبت به یک مبنا، مورد استفاده قرار می گیرد
تلرانس زاویه دار بودن:این علامت برای تعریف مقدار زاویه دار بودن یک یا چند فیچر نسبت به فیچرعای مبنا به کار می‌رود، جهت کنترل مقدارزاویه مشخص یک سطح، محور یا سطح میانه در یک ناحیه مجاز مورد استفاده قرار می گیرد.

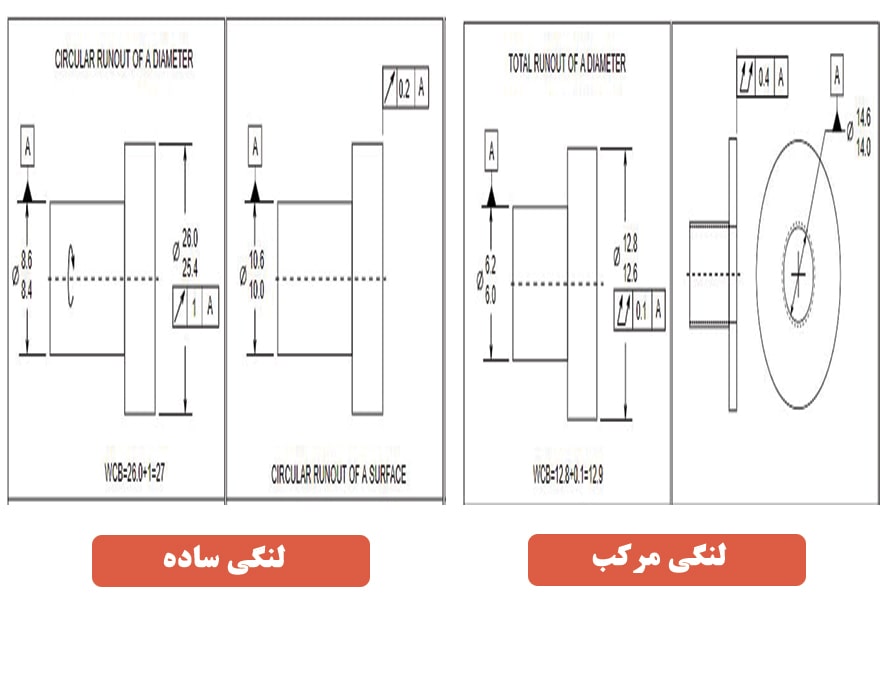

تلرانس لنگی:
این تلرانس از دو تلرانس تشکلی شده است.
لنگی ساده: جهت کنترل فرم، راستا و دایره ای بودن المان های دایره ای یک ویژگی مستقل با اندازه، نسبت به یک محور مبنا مورد استفاده قرار می گیرد.
لنگی مرکب: جهت کنترل فرم، راستا و استوانه ای بودن یک قطر، نسبت به یک یا چند محور، به عنوان مبنا مورد استفاده قرار می گیرد.

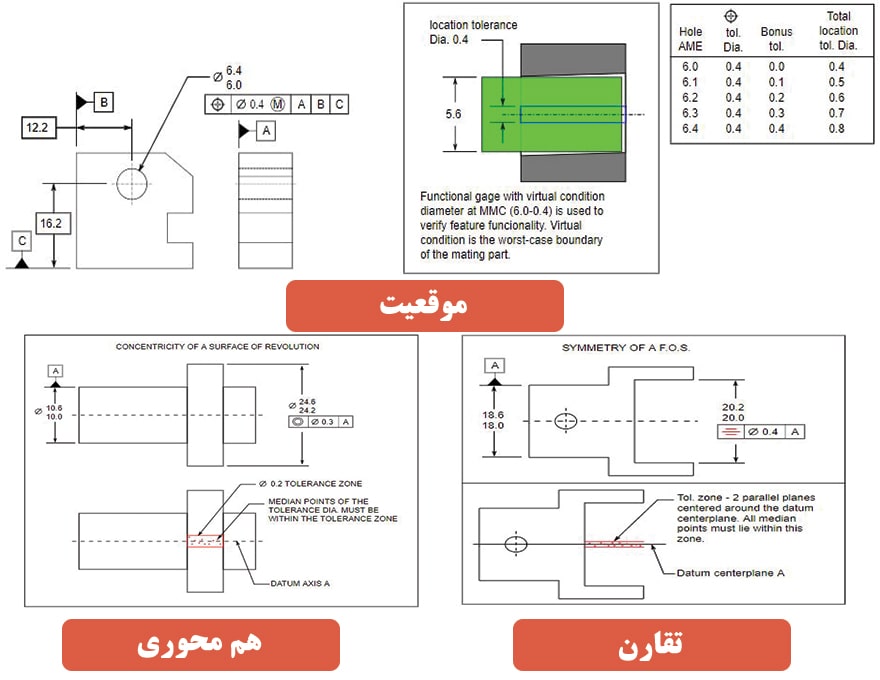

تلرانس موقعیت:
یکی از پرکاربردترین تلرانس ها می باشد.از سه تلرانس اصلی تشکیل شده استکه در استاندارد جدید دو تلرانس هم محوری و تقارن از 14 کاراکتر تلرانس هندسی حذف شده اند.
تلرانس موقعیت: تلرانس موقعیت، برای تعریف انحرافات مکان یک ویژگی با اندازه نسبت به موقعیت واقعی مورد استفاده قرار می گیرد
تلرانس هم محوری: در قطعات گرد، جهت اطمینان از توزیع متعادل مواد، متناسب با ضخامت جداره، مورد استفاده قرار می گیرد. تلرانس موقعیت و لنگی می تواند بجای این تلرانس مورد استفاده قرار گیرد
تلرانس تقارن: در قطعات غیرگرد، جهت اطمینان از توزیع متعادل مواد، متناسب با ضخامت جداره، مورد استفاده قرار می گیرد. تلرانس موقعیت، می تواند بجای این تلرانس مورد استفاده قرار گیرد.

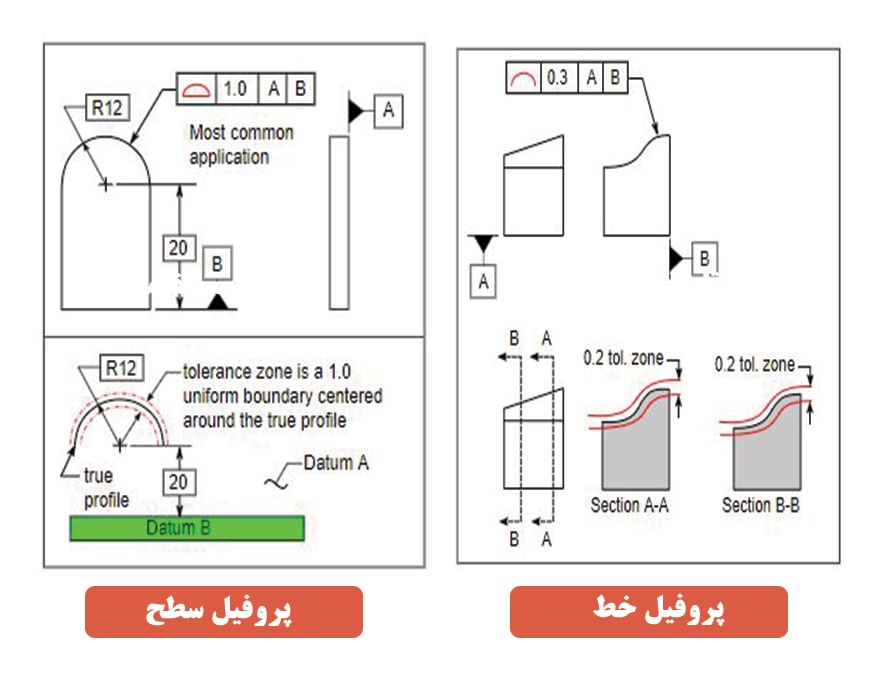

پروفیل خط: جهت محدود کردن مقدار خطا یا انحراف هر المان خطی از یک ویژگی نسبت به پروفیل واقعی خودش مورد استفاده قرار می گیرد.
پروفیل سطح: جهت کنترل اندازه، مکان، راستا و فرم سطوح (تخت یا غیرتخت)، منحنی ها یا سطوح نا منظم، چند ضلعی ها، تغییرات ایجاد شده در سطوح استوانه ها، مخروط ها و سطوح غیر هم تراز مورد استفاده قرار می گیرد.
تمامی این 14 کاراکتر تلرانس هندسی را می توانید در این جدول تمام رنگی داشته باشید و به همه نکات آن توجه کنید.
