کوپلینگ امگا

کوپلینگ امگا چیست؟

یکی از انواع کوپلینگ های انعطاف پذیر که توانایی بالایی در برطرف کردن ناهمراستایی ها دارد، کوپلینگ امگا است. کوپلینگ امگا، برای اتصال به ماشین هایی که به طور نامتقارن کار می‌کنند یا یا بصورت کلی ماشین هایی که دارای لرزش، ارتعاش، ضربه و شوک هستند، برای طولانی تر کردن عمر تجهیزات بسیار مناسب است. نصب آسان کوپلینگ امگا در کنار جذب و برطرف سازی حداکثری انحرافات (محوری، شعاعی و زاویه ای) یکی از ویژگی هایی است که در خرید کوپلینگ امگا برجسته است. در ادامه این مقاله با بررسی دقیق تر انواع کوپلینگ امگا، خرید کوپلینگ امگا و توضیحاتی در مورد کاتالوگ کوپلینگ امگا همراه شما خواهیم بود.

کوپلینگ های انعطاف پذیر یا الاستیک شرکت Rexnord (رکسنورد آمریکا) که به کوپلینگ امگا معروف هستند، بعنوان معیار در صنعت ماشین سازی شناخته می شوند و برای اتصال همه منظوره دارای قابلیت ارتجاعی در کمک به افزایش عمر طولانی تجهیزات استفاده می‌شوند. تجهیز کوپلینگ Omega چند تکه بوده و بدون نیاز به روغن کاری، قابلیت نصب آسان، از یک ماده پلی اورتان مخصوص فرموله شده برای حداکثر دوام و مقاومت در برابر فرسودگی طراحی و ساخته شده است.

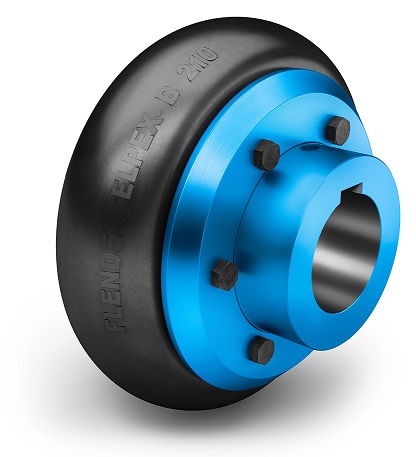

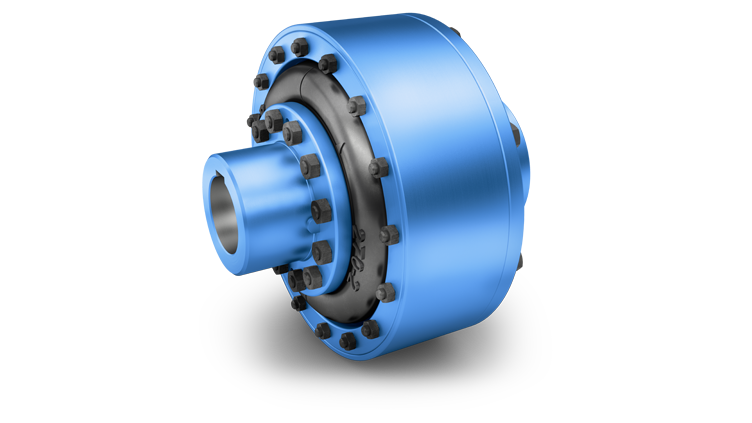

کوپلینگ های فلندر بسیار الاستیک Flender نیز در سه ELPEX-B ، ELPEX و ELPEX-S  توسط شرکت فلندر آلمان طراحی و تولید شده‌اند. از کوپلینگ های فلندر ترجیحاً در سیستم های تحریک دوره ای استفاده می‌شوند. کوپلینگ های فلندری Omega برای موقعیت های نصب افقی و عمودی یا نصب در هر زاویه مورد نیاز مناسب است. قطعات کوپلینگ را می توان بر حسب نیاز روی شفت هایی که قرار است متصل شوند مرتب کرد. این کوپلینگ های برای معکوس کردن عملیات یا عملکرد با تغییر جهت بار مناسب هستند.

کوپلینگ روتکس

انواع کوپلینگ امگا

کوپلینگ های Omega در سه رنگ و 6 مدل تولید می‌گردند که در قیمت ذیل به بررسی آنها می‌پردازیم:

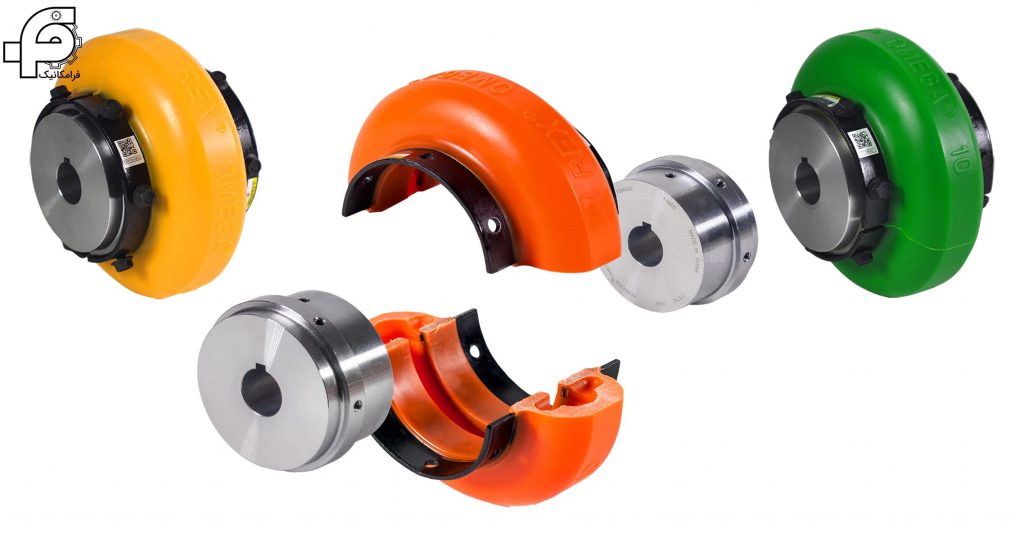

رنگ کوپلینگ امگا

پوسته خارجی کوپلینگ امگا از سه رنگ مجزا تشکیل شده هر رنگ دارای ویژگی منحصر به فرد خود است:

رنگ نارنجی

این رنگ برای کاربردهای عمومی مورد نیاز طراحی شده است که توانایی تحمل بالاترین ظرفیت ناهماهنگی و ناهمراستایی را دارد. ماده الاستیک بکار رفته از جنس پلی اورتان بوده که استفاده از اجزای فلزی را به حداقل می‌رساند و از بروز مشکلاتی مانند لرزش و ارتعاش و ضربه جلوگیری می‌کند. رنگ نارنجی کوپلینگ امگا جزء مدل های استاندارد می‌باشد.

رنگ زرد (Heavy Duty Yellow (HDY))

کوپلینگ امگا زرد رنگ با 25 درصد افزایش تحمل گشتاور نسبت به مدل استاندارد (رنگ نارنجی) و 40 درصد سفتی شور بالاتر تولید می‌شوند که برای کاربردهای سنگین مناسب است. از طرفی این افزایش تحمل گشتاور کمک به کوچک سازی ابعادی کوپلینگ در مقایسه یکسان با کوپلینگ استاندارد را فراهم می‌کند. طراحی هاب این کوپلینگ ها مشابه کوپلینگ استاندارد است و قابلیت جایگزینی و تعویض با آنها را دارا می‌باشد

رنگ سبز (Hydrolytically stable Urethane (HsU))

این نوع از کوپلینگ های امگا سبز رنگ از ماده الاستیک ویژه ای به نام اورتان پایدار هیدرولیتیک (HsU) استفاده میکند که برای محیط های گرم و مرطوب ایده آل می باشد و با دارا بودن یک پوشش ضد خوردگی (ضد زنگ) و سخت برای مقاومت در برابر خوردگی شدید در محیط های اسیدی یا قلیایی مناسب می‌باشند.

• ماندگاری 12-16 سال
• قابل تعویض با هاب های موجود

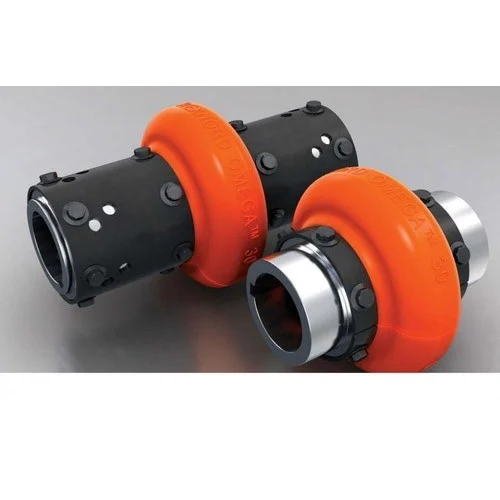

بر اساس شکل طراحی کوپلینگ

در قسمت زیر کوپلینگ ها را بر اساس شکل طراحی هایشان، به 2 نوع تقسیم بندی می شوند که در قسمت ذیل به ویژگی ها و مشخصات فنی هر کدام نیز می‌پردازیم:

1. کوپلینگ امگا نارنجی بدون فاصله (کوتاه)

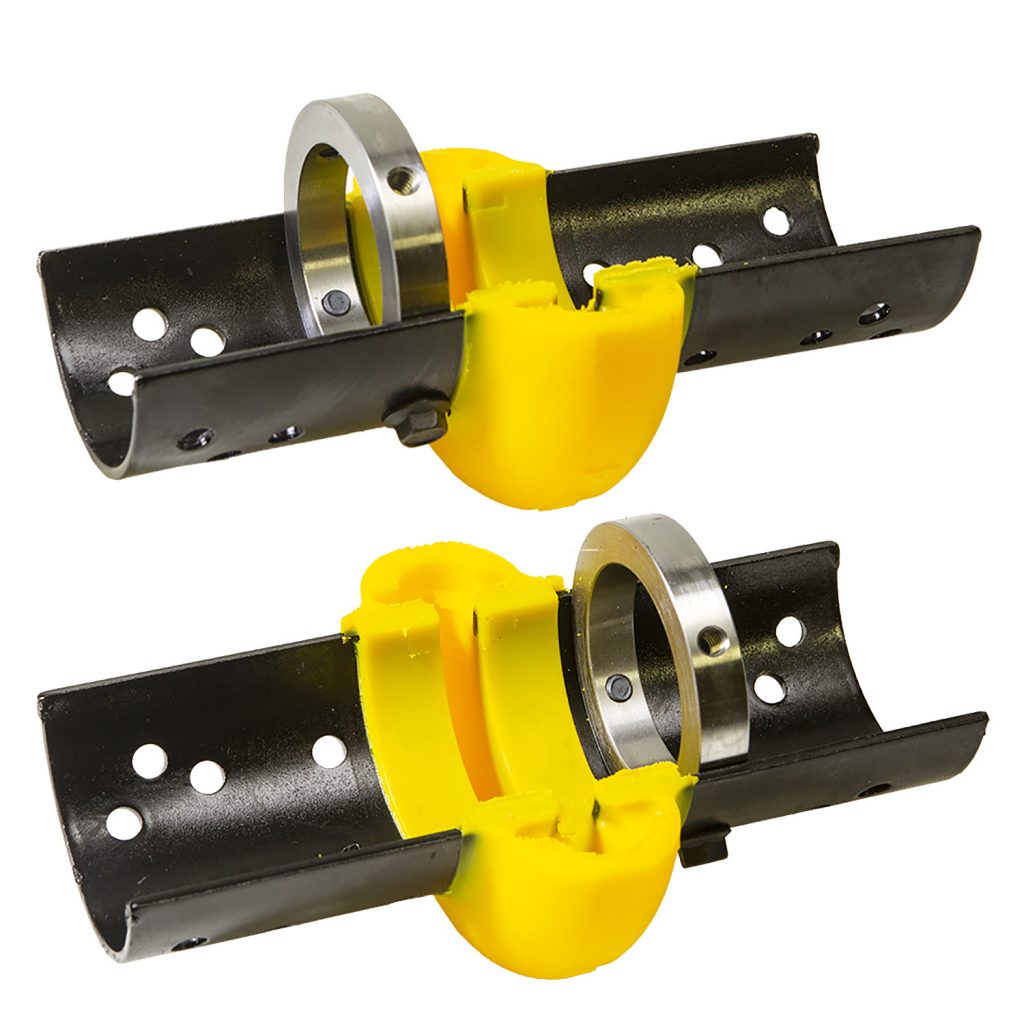

2. کوپلینگ امگا نارنجی اسپیسر (بلند)

از ترکیب شکل طراحی و رنگ الاستومر های کوپلینگ Omega به 6 نوع مختلف تقسیم بندی می‌گردند که شما از کاتالوگ کوپلینگ امگا می‌توانید مشخصات این نوع ها را ملاحظه کنید.

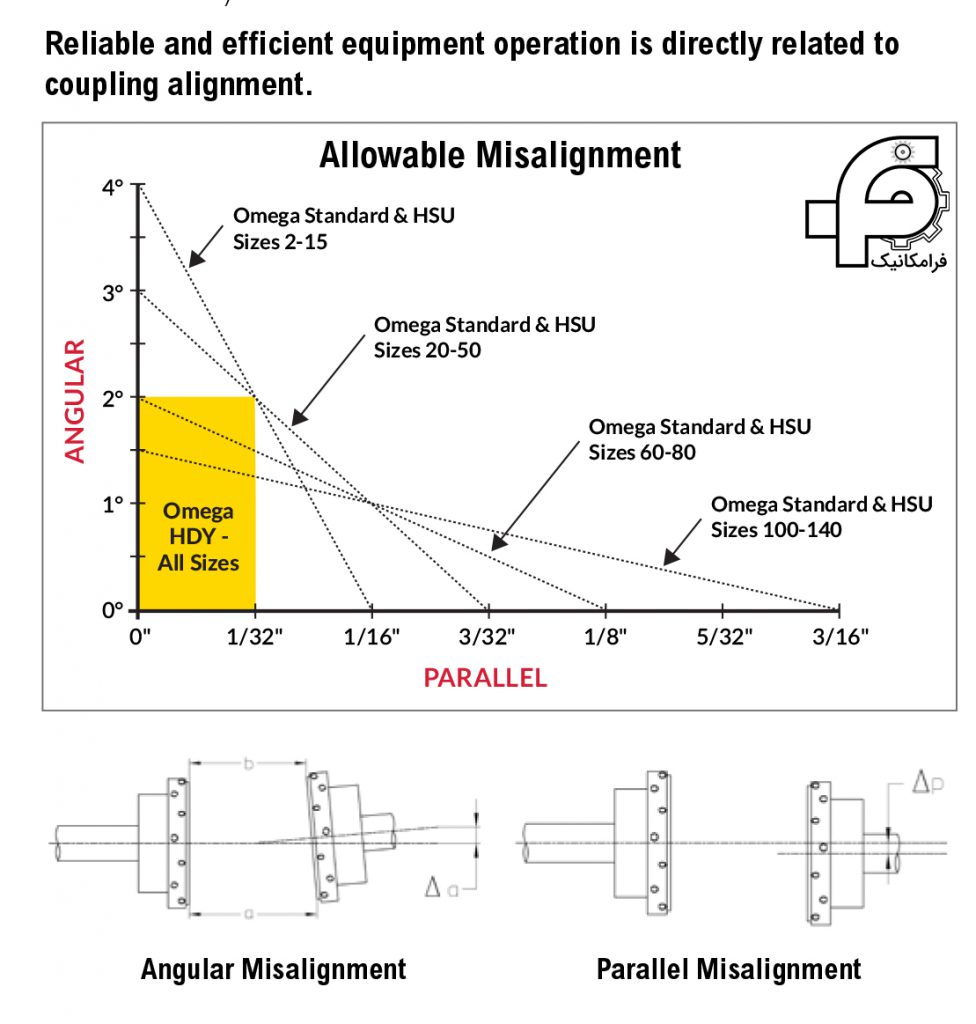

ظرفیت ناهمراستایی کوپلینگ Omega

عناصر Omega Standard و HSU عمر مفید خود را برای هر ترکیبی از اندازه‌گیری‌های ناهمراستایی موازی و زاویه‌ای که روی خط اندازه مربوطه قرار می‌گیرند یا کمتر از آن حفظ می‌کنند، برای Omega HDY، ناهمراستایی به 2 درجه زاویه‌ای و 1/32 اینچ موازی محدود می‌شود (مقادیر عدم همراستایی مجاز در ناحیه زرد و در زیر خط نقطه چین اندازه کوپلینگ مربوطه نشان داده شده است) عملکرد تجهیزات قابل اعتماد و کارآمد مستقیماً با تراز کوپلینگ مرتبط است.

مزایا و معایب کوپلینگ امگا

از مزایای ویژه و خاص کوپلینگ Omega می‌توان به موارد زیر اشاره کرد:

• جبران ناهمراستایی های بسیار بزرگ شفت
• مستقل از جهت چرخش (مناسب برای عملکرد معکوس شونده)
• تایر الاستیکی را می‌توان به راحتی و بدون نیاز به جابجایی دستگاه های کوپل شده، تعویض کرد (نصب و تعویض بدون نیاز به جابجائی تجهیزات)
• نصب آسان روی شفت ها با بوش های مخروطی
• مناسب برای استفاده در محیط های بالقوه انفجاری
• محافظت در برابر اضافه بار برای موتور و ماشین محرکه
• عدم نیاز به روانکاری و روغن کاری و نگهداری آسان
• قابلیت استفاده در مواقعی که فاصله دو سر شافت زیاد است (تا 300 میلیمتر)
• انتقال گشتاور بیشتر با استفاد از کوپلینگ با سایز کوچکتر
• استفاده از کوپلینگ کوچک تر در مواقع برخورداری از قطر شفت بزرگتر
• مناسب برای بارهای دینامیکی بالا
• خواص میرایی خوب
• به عنوان یک کوپلینگ ایمن در دسترس است
• قابلیت عایق سازی میان دو شافت

این نوع کوپل ها دارای معایب اندکی هستند  مانند:  غیرقابل تعمیر بودن. این نوع کوپلینگ ها تا جایی که ممکن باشد وظیفه خود را انجام می‌دهند. و در صورتیکه اتصال بین دو سمت قطع شود باید کوپلینگ تعویض شود.

صنایع مصرفی کوپلینگ Omega

• معدن و سیمان: سنگ شکن، بال میل، راد میل، سرند، هیدروکن، فکی، گریزلی و …
• تولید فولاد: برش، ماشین های صاف کننده، آسیاب های نورد معکوس، آسیاب های نورد پیجر
• تولید برق: کندانسور هوا
• مواد شیمیایی و دارویی: خشک کن ها، دستگاه های لوتر، میکسرها، همزن ها، راکتورها
• خمیر و کاغذ: کارخانه های تصفیه فاضلاب
• مواد غذایی و آشامیدنی: تونل های لوتر، راکتورها، همزن ها
• شکر: پخش کننده ها، آسیاب نیشکر
• برای محرک‌هایی با سیستم های تحریک دوره ای، مانند
  • موتورهای احتراق داخلی
  • کمپرسورهای پیستونی
  • پمپ های پیستونی
• برای درایوهایی که در معرض بارهای شوک زیاد یا ناهمراستایی بزرگ شفت هستند، به عنوان مثال در
• کمپرسورها
• ماشین حفاری
• خردکن

کاتالوگ کوپلینگ امگا

از لینک زیر میتوانید کاتالوگ کوپلینگ امگا از دو شرکت پیشرو در این زمینه را دریافت کنید. همچنین برای خرید کوپلینگ امگا و استعلام قیمت کوپلینگ امگا میتوانید با مشاوران مجرب فرامکانیک در بخش فنی تماس حاصل فرمایید و از مشاوره رایگان آنها استفاده کنید.

1- کاتالوگ کوپلینگ امگا شرکت Rexnord (رکسنورد آمریکا) – کلیک کنید.

2- کاتالوگ کوپلینگ امگا شرکت فلندر Flender آلمان – کلیک کنید.
