کوپلینگ فالک

کوپلینگ فالک (grid coupling)

یکی از انواع کوپلینگ‌های صنعتی انعطاف پذیر، کوپلینگ فالک است. نامگذاری متفاوتی بر روی کوپلینگ فالک صورت گرفته است مانند: کوپلینگ ارتجاعی (resilient coupling)، کوپلینگ فنری یا کوپلینگ رشته ای فولادی (grid coupling). اما کوپلینگ فالک از لحاظ شکلی مشابه با کوپلینگ زنجیری است ولی انعطاف پذیری بیشتری نسبت به آن دارد و توانایی جبران انحرافات و ناهمراستایی ها را دارد. از لحاظ عملکردی کوپلینگ رشته ای مطابق با نوع دنده ای است که اعضای آن شامل: دو توپی یا هاب دنده زنی شده و یک رشته فنر تودرتوی فولادی و محافظ به عنوان غلاف می‌باشد. در این مقاله توضیحات کامل مربوط به کوپلینگ فنری فالک را بررسی می‌کنیم؛ همچنین به شرایط و مراحل نصب کوپلینگ فالک،کاتالوگ کوپلینگ فالک و قیمت کوپلینگ فالک نیز مطالبی را ذکر می‌کنیم.

کوپلینگ ها در پیکربندی ماشین آلات صنعتی نقش مهمی را ایفا می‌کنند. به عنوان نقطه اتصال بین شفت های دوار عمل کرده و به آنها اجازه می‌دهند تا نیرو به گیربکس صادر شود، به گشتاور تبدیل شود و به ماشین های در حال حرکت منتقل شود. هنگامی که کوپلینگ رشته ای به درستی انتخاب شود، می‌توانند برای جبران ناهمراستایی بین شفت های اتصال تنظیم شوند. انواع مختلفی از کوپلینگ‌های صنعتی  وجود دارد، انتخاب مناسب بستگی زیادی به کاربرد در دست و همچنین نحوه چیدمان سیستم حرکتی دارد. در این مقاله به این سوال پاسخ کاملی خواهیم داد: ” کوپلینگ فالک چیست؟”. برای یافتن پاسخ کوپلینگ فنری فالک چیست؟ تا انتها همراه ما باشید

کوپلینگ فالک چیست؟

کوپلینگ فنری فالک، جزو کوپلینگهای شافت مکانیکی چند تکه ای است که برای انتقال گشتاور و چرخش بین شفت ها در مجموعه های انتقال قدرت مکانیکی استفاده می‌شوند. طراحی کوپلینگ رشته ای بگونه‌ای است که به آن اجازه می‌دهد تا تغییرات جزئی در انحرافات را که بین شفت‌های متصل رخ می‌دهد، تطبیق دهند، در حالی که بارهای ضربه را نیز جذب می‌کنند.

کوپلینگ رشته ای برای کاربردهای بارگذاری شوک مناسب هستند. گشتاور بین دو توپی سر شفت از طریق عضو رشته ای منتقل می‌شود و رشته ها با جذب شوک و ضربه، با جبران عدم تطابق محورها؛ انحرافات و خطاهای ناشی از باراگذاری ضربه ای را را از بین می‌برند و استهلاک تجهیزات متصل را به حداقل می‌رساند. رشته های فنری فولادی به اعمال نیرو،انعطاف پذیر خواهند شد، پس برای اینکه رشته ها و روغن کاری گریس روی آن به اطراف پرتاب نشوند، از یک پوشش بر روی آنها نیز می‌توان استفاده کرد. با نصب، نگهداری و روغن کاری مناسب، میتوان تداوم و قابلیت عمر نامحدود را از کوپلینگ رشته ای انتظار داشت.

ساختار کوپلینگ فالک

ساختمان اعضای کوپلینگ رشته ای شامل دو توپی شفت، یک فنر شبکه فلزی و یک کیت پوششی تقسیم شده (که شامل دو نیمه پوشش، واشر، آب بند، مهره و پیچ می‌باشد) است. گشتاور بین دو توپی شفت کوپلینگ از طریق عضو فنری فلزی منتقل می‌شود. پوشش محافظ از پرتاب فنر تحت اثر نیروی گریز از مرکز به اطراف جلوگیری می‌کند. روغن روان‌کار در داخل محافظ وجود دارد که در صورت نشت روغن، تماس بین فنر و سطح دندان توپی هاب را روان می‌کند.

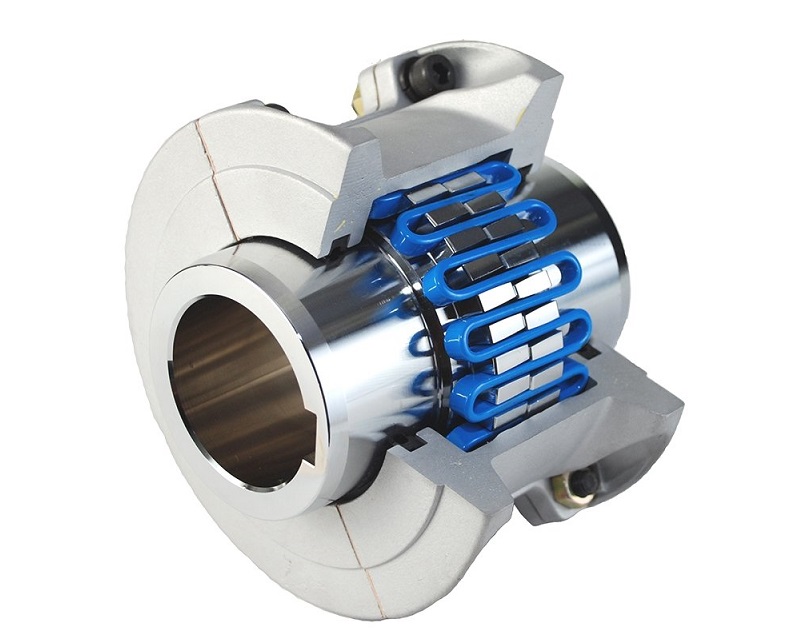

جزئیات ساختار کوپلینگ فالک در شکل زیر نشان داده شده است.

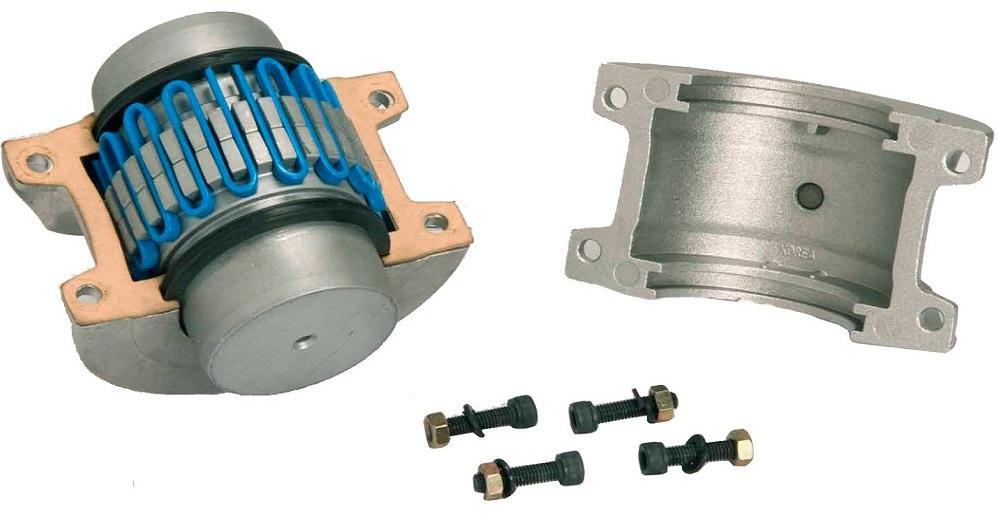

اجزای مختلف یک کوپلینگ فالک به شرح زیر است:

• حلقه آب بند – اُرینگ
• روکش یا غلاف محافظ
• هاب یا توپی
• فنر
• واشر آب بندی
• پیچ و مهره
• اسپیسر
• درپوش تزریق روغن

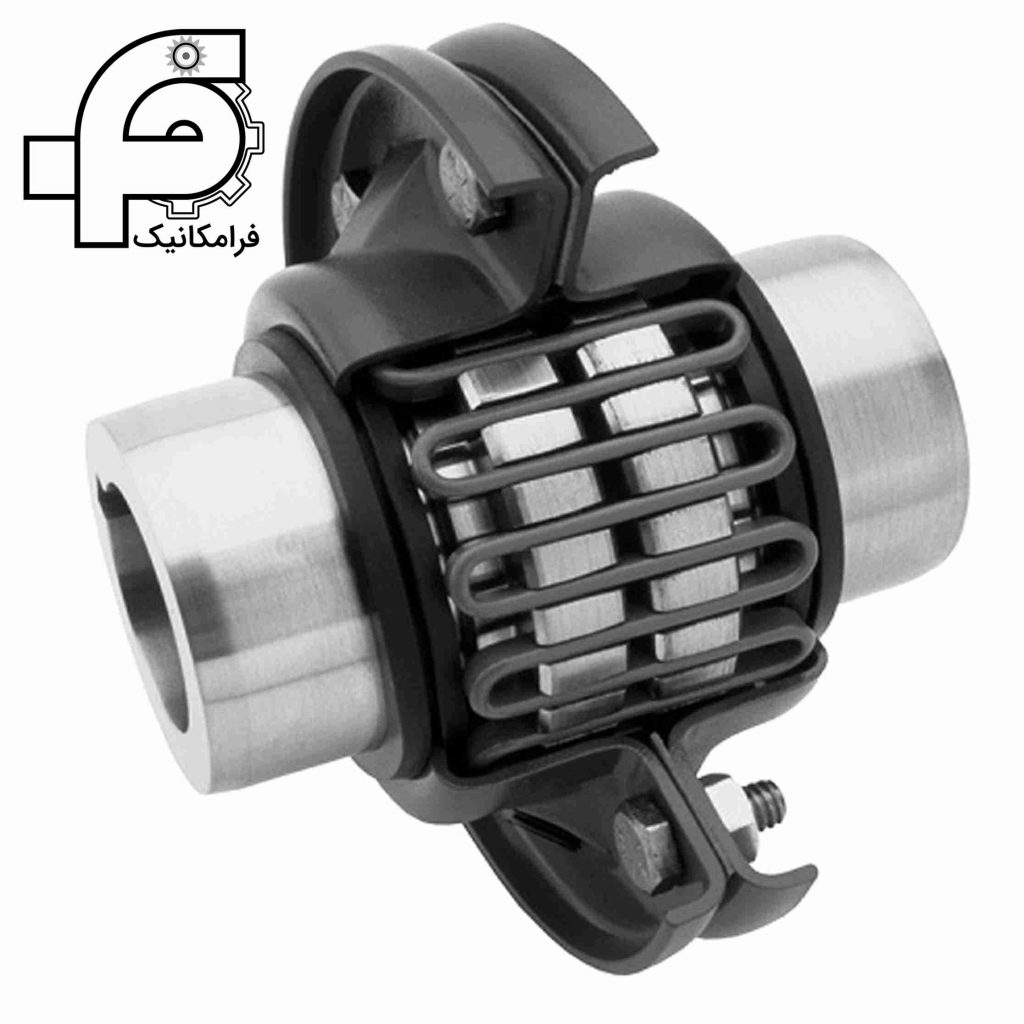

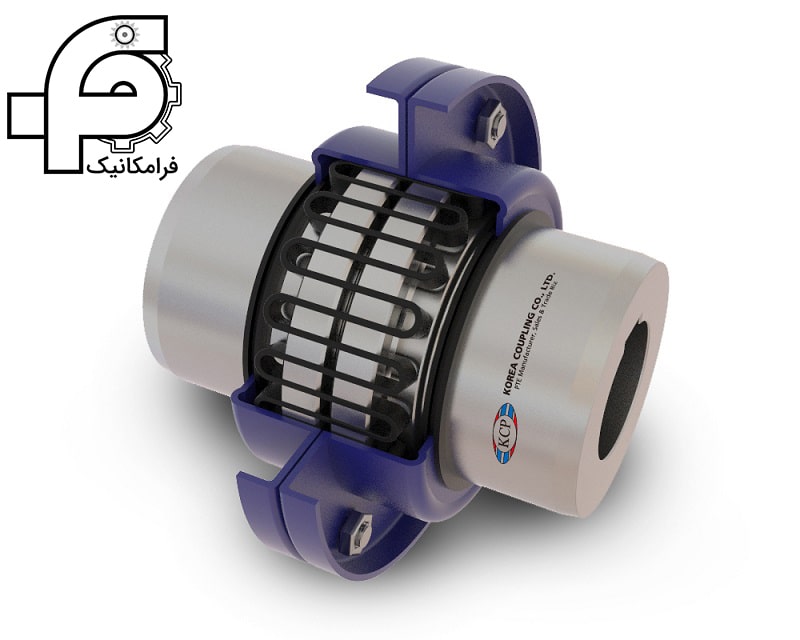

طراحی غلاف در کوپلینگ فالک به دو شکل افقی و عمودی در دسترس است. غلاف یا محافظ افقی نصب ساده تری دارند و می‌توان هر لحظه به راحتی آنها را نصب و یا جدا کرد. اما غلاف های عمودی، کوپلینگ رشته ای را در رسیدن به سرعت های بالا کمک می‌کند و به کوپلینگ فالک اجازه می‌دهد که تا با حداکثر سرعت بالا اجرا شود، اما باید قبل از قرار دادن کوپلینگی روی شفت ها نصب شوند.

جنس کوپلینگ فالک

جنس کوپلینگ فنری فالک falk یا کوپلینگ رشته ای اغلب از آلیاژهای آلومینیوم و فولاد ها تشکیل می‌شود. اما امکان ساخت توپی ها از جنس های استیل ضد زنگ، چدن و تیتانیوم نیز وجود دارد.

توپی یا هاب کوپلینگ فالک از جنس آلومینیوم یا فولاد یکپارچه ریخته‌گری شده ساخته می‌شود که این نوع کوپلینگها را بدون لقی می‌کند. فنر رشته ای یا فنر شبکه ای بکار رفته در کوپلینگ فالک از جنس فولاد آلیاژی با استحکام بالا است که از طراحی با مقطع خاص و مناسب برای جبران انحرافات و ضربه پذیری بهره می‌برد. بدلیل استحکام بالای اجزای کوپلینگ فالک، عمر بالای قطعات و صرفه جویی اقتصادی زیادی را با خود همراه دارد.

غلاف یا محافظ در کوپلینگ رشته ایکه عموما از جنس آلومینیوم ساخته می‌شود، از پاشش گریس به فضای خارجی کوپلینگ، جلوگیری و در تثبیت فنر روی کوپلینگ نقش ایفا می‌کند.

کوپلینگ فالک falk از جنس فولاد یکپارچه بوده و بنابراین بدون لقی است. این نوع کوپلینگ دارای فنری از فولاد آلیاژی با استحکام بالاست که با مقطع خاص و مناسب برای این منظور طراحی شده است. استفاده از این محصول به‌دلیل استحکام بالا و طول عمر مفید زیادی که دارد از صرفه اقتصادی خوبی برخوردار بوده و به ‌همین دلیل نیز خریداران زیادی دارد.

کاور آلومینیومی کوپلینگ فالک از پاشش گریس به فضای داخل کوپلینگ جلوگیری و در تثبیت فنر روی کوپلینگ نقش دارد.

ویژگی کوپلینگ رشته ای

نصب آسان و جداسازی بدون حرکت دادن تجهیزات از ممهمترین ویزگی کوپلینگ فالک بشمار می‌رود. طراحی فنر کوپلینگ فالک بصورت شبکه ای یا رشته ای و از نوع خم شونده می‌باشد که در جبران انحرافات محوری، شعاعی و زاویه ای مناسب عمل کرده و دارای کاربرد عمومی است. امکان تعویض رشته های فنری بدون حرکت دادن تجهیزات متصل از دیگر ویژگی این کوپلینگ است.

کوپلینگ فالک جزو کوپلینگ‌های انعطاف‌پذیر بوده و اجازه برخی ناهماهنگی‌ها، ناهمراستایی ها و انحرافات شعاعی، محوری و زاویه‌ای را می‌دهد. وبدیلی ماهیت اجزا کوپلینگ فالک falk توانایی تحمل ارتعاش، لرزش و نویز را دارد.

طراحی کوپلینگ فالک به گونه ای است که باعث صرفه‌جویی در مصرف انرژی و انتقال ظرفیت گشتاور بالای یک دنده می‌شود.

کوپلینگ های رشته ای  قادر به انتقال مقدار قابل توجهی گشتاور هستند. آنها همچنین توانایی منحصر به فردی در کاهش ارتعاش و لرزش تا 30٪ دارند و بارهای شوک و ضربه ای را برای محافظت از تجهیزات محرک و متحرک کاهش می‌دهند.

انعطاف پذیری پیچشی

در عملکرد اصلی کوپلینگ فالک، نیرویی با مهندسی استراتژیک وجود دارد که مسئول توانایی آن در سطوح شدید گشتاور-انعطاف پذیری پیچشی است. همانطور که کوپلینگ فالک گشتاور را منتقل می‌کند، هم خم شدن فنر شبکه مخروطی و هم تماس پیش رونده بین نیم رخ منحنی دندانه های توپی، جذب انرژی ضربه و پخش آن در طول زمان را ممکن می‌کند.

این انعطاف‌پذیری پیچشی که به‌درستی با گریس کوپلینگ برای عملکرد بهینه نگهداری می‌شود، به فنر رشته ای کوپلینگ اجازه می‌دهد تا ارتعاشات را کاهش دهد و بارهای شوک را به اجزای تجهیزات انتقال‌دهنده نیروی محرکه و متحرک کاهش دهد، در نهایت خرابی قطعه را به حداقل می‌رساند، عمر ماشین‌آلات شما را افزایش می‌دهد و باعث صرفه‌جویی در تعمیر و نگهداری شما می‌شود.

تطبیق پذیری کوپلینگ falk

کوپلینگ‌های فالک رشته ای دارای طراحی اثبات‌شده‌ای هستند و هر جزء به گونه‌ای طراحی شده است که با تمام کوپلینگ‌های رشته ای صنعتی دیگر قابل تعویض باشد، که مشتریان را از انباشت قطعات متعدد از تولیدکنندگان شبکه‌های مختلف باز می‌دارد.

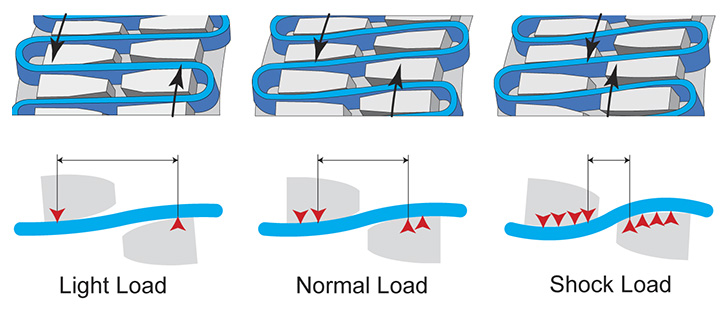

علاوه بر این، بر خلاف سایر کوپلینگ‌های فلزی، انعطاف‌پذیری این طراحی کوپلینگ شبکه‌ای تحت طیف وسیعی از سرعت‌ها و بارها کارآمد است:

بار سبک (Light Load)

شبکه تنش نزدیک لبه بیرونی دندانه هاب را تحمل می‌کند. فاصله طولانی بین نقطه تماس برای خم شدن تحت تغییرات بار آزاد باقی می‌ماند.

بار معمولی (Normal Load)

با افزایش بار، فاصله بین نقاط تماس روی دندانه های هاب کوتاه می‌شود، اما باز هم یک دهانه آزاد برای کاهش بارهای ضربه ای باقی می‌ماند.

بار شوک (Shock Load)

کوپلینگ فالک در ظرفیت نامی خود انعطاف پذیر است. تحت اضافه بارهای شدید، شبکه فشار روی دندانه های هاب را تحمل می‌کند و بار کامل را مستقیماً منتقل می‌کند.

کوپلینگ های فالک فرامکانیک با قابلیت انطباق با بارهای مختلف، در عین حفظ کارایی، علاوه بر طراحی استاندارد در صنعت، هم قابلیت اطمینان عملیاتی و هم تعویض بدون دردسر را بدون توجه به کار تضمین می‌کنند.

کاربرد کوپلینگ رشته ای

انتخاب کوپلینگ های شبکه ای، یک گزینه محبوب برای انتقال قدرت و گشتاور بالا هستند در حالی که به لقی تقریبا صفر نیاز دارند. کوپلینگ فالک همچنین برای انتقال گشتاور متوسط و سنگین استفاده می‌شوند و باید در کنار کوپلینگ های دنده ای و کوپلینگ دیسکی برای چنین کاربردهایی در نظر گرفته شوند. کوپلینگ های رشته ای  برای کاربردهای بارگذاری ضربه ای مناسب هستند و می‌توانند جایگزین کوپلینگ های روتکس در کاربردهای پمپاژ سیال در حدود 100 اسب بخار به بالا شوند. اندازه کوچکتر کوپلینگ فالک نسبت به نمونه‌های الاستومری (کوپلینگ امگا) و باعث صرفه‌جویی در هزینه‌ها می‌شود.

کوپلینگ‌های فالک با غلاف افقی برای کاربردهای معکوس شونده و فضای محدود مناسب هستند در حالی که نوع غلاف عمودی برای سرعت‌های عملیاتی بسیار بالا و کاربردهای پمپ ایده‌آل هستند.

کاربرد در اتصال به انکودر ربات ها و کنترل حرکت، سرعت و زاویه چرخش بواسطه طراحی بدون لقی کوپلینگ فالک.

رایج‌ترین کاربرد کوپلینگ فالک در صنایع غذایی، ساخت ماشین‌های طراحی شده در علوم هوافضا، پمپ‌ها، نوار نقاله‌ها، کمپرسورها و فن‌ها علاوه بر کاربردهای معدن، صفحه‌های ارتعاشی، سنگ شکن‌ها و کوره‌ها و …

علاوه بر این از مزایای کاربردی آن می‌توان به موارد زیر اشاره کرد:

مزایای کوپلینگ رشته ای

• اجزای قابل تعویض
• دارای چگالی توان بالا
• مقاومت خوبی در برابر شرایط محیطی
• محافظت از تجهیزات در برابر ناهمراستایی شفت‌ها
• حفاظت از محورها در برابر بارگذاری ضربه ای، ناگهانی، لرزش و شوک
• اتصال آسان و قطع اتصال سریع بین دو محور بدون نیاز به جابه‌جایی ماشین آلات
• کارکرد بالا و عمر طولانی
• روغن کاری اندک و نگهداری آسان
• استفاده در فاصله کم بین شفت‌ها
• سهولت نصب و نگهداری و کاهش هزینه های نیروی کار و خرابی.
• تضمین عملکرد عالی و عمر طولانی توسط رشته فنر های فولادی آلیاژی با کشش بالا و توپی های ماشینکاری شده دقیق.
• انعطاف‌پذیری پیچشی و انعطاف‌پذیری این کوپلینگ‌های شبکه به کاهش لرزش و ضربه و بارهای ضربه‌ای کمک می‌کند.
• قابلیت تعویض با سایر کوپلینگ های رشته ای استاندارد صنعت با محافظ های افقی و عمودی.
• اسپیسر استوک یا طول اسپیسر سفارشی موجود است.
• عالی برای استفاده در کاربردهایی که تجهیزات به هم متصل شده اند یا از هم فاصله دارند و نیاز به آرایش کوپلینگ فاصله انداز را دارند.
• هنگامی که شبکه به دلیل سایش عادی نیاز به تعویض دارد، می‌توان آن را بدون ایجاد مزاحمت در هاب ها و تجهیزات تغییر داد، بنابراین تعویض رشته های فنری بدون جابجایی ماشین ها و تراز مجدد آنها امکان پذیر است.

معایب کوپلینگ رشته ای

• یکی از بزرگترین اشکالات کوپلینگ فالک، توانایی محدود آنها برای سازگاری با ناهمراستایی است. در حالی که در میرایی ارتعاش عالی هستند، اما برای جبران انحراف موازی شفت طراحی نشده‌اند و فقط برای کنترل نیم درجه از انحراف زاویه‌ای تحمل دارند.
• علاوه بر این، کوپلینگ فالک نیز بدون نیاز به تعمیر و نگهداری نیستند، زیرا به روغن کاری نیاز دارند، که باید به صورت دوره ای بررسی شوند و در صورت نیاز از آن پر شوند. همچنین باید مراقب بود که روغن کاری روی زمین نشت نکند و نگرانی زیست محیطی ایجاد نکند.

نحوه انتخاب کوپلینگ فالک

برای انتخاب سایز مناسب کوپلینگ vaji hdدر کاربرد صنعتی خود، باید به یکسری متغیر ها توجه کنید و اطلاعات کافی از وضعیت محرک و متحرک داشته باشید. مانند:

• اطلاعات مربوط به قدرت، توان الکترو موتور بر حسب کیلووات
• محاسبه دور الکتروموتور بر حسب RPM
• کاربرد و نوع تجهیزاتی که باید به کوپلینگ متصل شوند
• قطر شفت دو طرف
• فاصله بین دو شفت ها (برای بررسی نیاز به اسپیسر)
• محدودیت فضایی (در قطر)

نصب کوپلینگ فالک

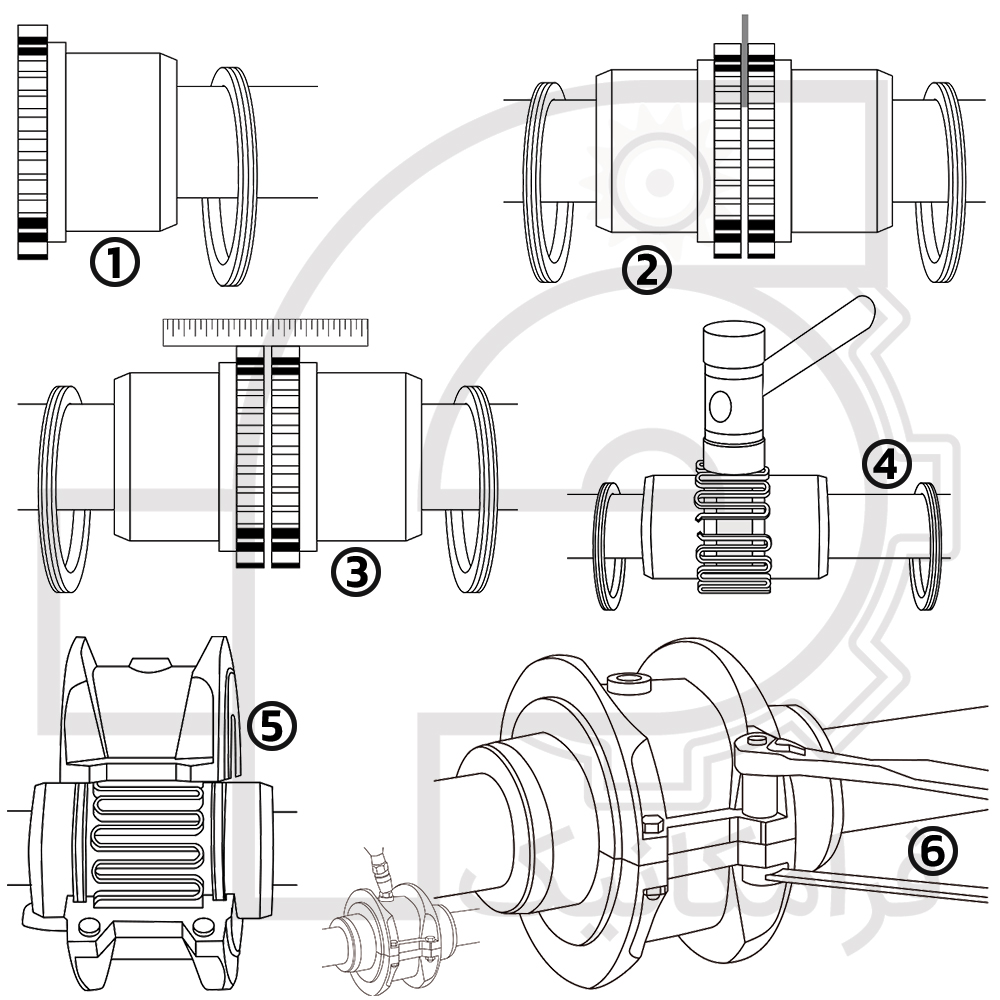

در شکلهای زیر مراحل نصب کوپلینگ فالک را مشاهده می‌کنید، نحوه پاک سازی شفت ها و تراز توپی های،  اتصال رشته فنری فولادی، قاب محافظت و … . تمامی مرحل را به تفضیل توضیح می‌دهیم.

دانلود کاتالوگ کوپلینگ فالک

برای دانلود کاتالوگ کوپلینگ فالک که برای انتخاب، خرید و جداول سایز کوپلینگ رشته ای بسیار مناسب است از طریق کاتالوگ های زیر اقدام بفرمایید.

1- کاتالوگ کوپلینگ فالک شرکت  powerdrive

2- کاتالوگ کوپلینگ فالک شرکت  Fenner Grid Coupling – FPT Far East Pte Ltd

3- کاتالوگ کوپلینگ فالک شرکت فرانسوی CMD

4- کاتالوگ کوپلینگ فالک شرکت تیمکن Lovejoy Inc

5- کاتالوگ کوپلینگ فالک شرکت  Martin Sprocket

6- کاتالوگ کوپلینگ فالک شرکت  Rexnord

7- کاتالوگ کوپلینگ فالک شرکت  Resilient Couplings – JK Fenner

سخن پایانی

بنابراین، اکنون پاسخ سوال ” کوپلینگ فالک چیست؟” را می‌دانید. به تمامی ویژگی ها و مزایای و معایب کوپلینگ رشته ای پرداختیم. در ضمن نحوه نصب کوپلینگ فالک را بطور صحیح برای شما توضیح دادیم. اما اگر سوالی در مورد نحوه خرید کوپلینگ فالک برای شما وجود داشته باشد، میتوانید هم در بخش کامنت ها و هم از طریق تماس تلفنی با کارشناسان فرامکانیک که آماده هستند تا حرفه ای ترین مشاوره رایگان را به شما ارائه دهند، صحبت کنید. پس با ما در تماس باشید.
