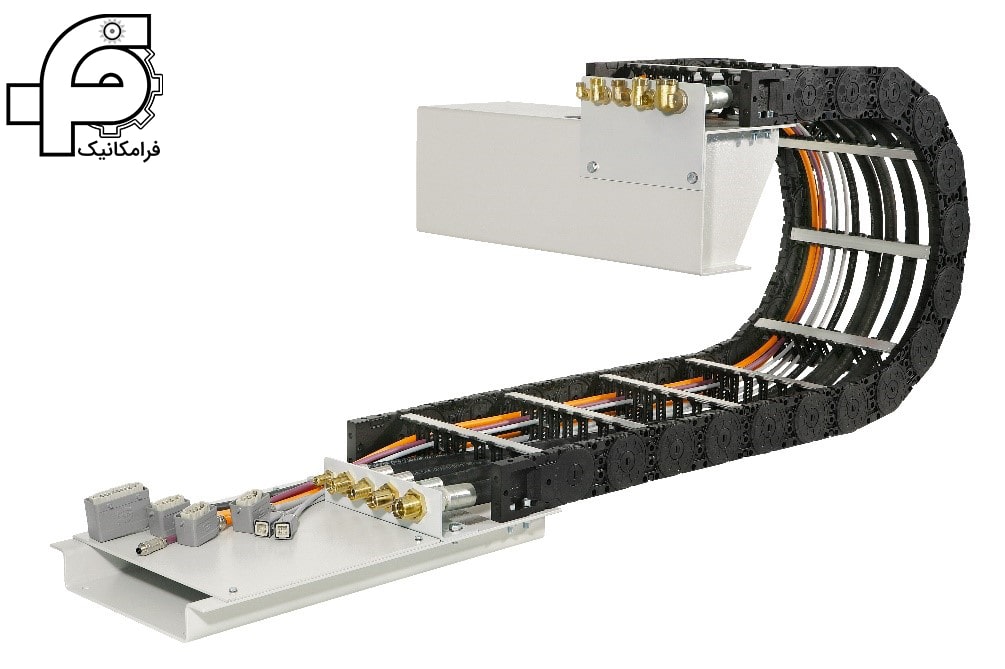

انرژی گاید یا انرژی چین

آشنایی با ویژگی های انرژی چین  و کاربردهای انرژی گاید

انرژی گاید، قطعه ای کاربردی در تجهیزات و ماشین آلات صنعتی است که برای حفاظت از انواع کابل و انتقال ایمن مورد استفاده قرار می گیرد. این قطعه پلیمری مکانیکی با نام های دیگری از جمله انرژی چین، محافظ کابل، درگ چین و حامل کابل هم شناخته می شود.

انرژی گاید از کابل ها در برابر میزان کشش و خمش و تعداد بازشوندگی هنگام حرکت محورهای دستگاه ها و ماشین آلات محافظت می کند. این قطعه از پلی آمید ساخته می شود و به دلیل وزن سبک و جنس انعطاف پذیر، هیچ آسیبی به کابل ها وارد نمی کند و باعث ایجاد قطعی و بریدگی در کابل ها نمی شود. از مهم ترین ویژگی های این قطعه می توان به حفاظت، انعطاف و هدایت کابل ها و شیلنگ ها هنگام انتقال نیرو اشاره کرد. انرژی چین در کابل های برق، کنترل، انتقال داده، فیبر نوری و شیلنگ های هیدرولیک و پنوماتیک مورد استفاده قرار می گیرد. این قطعه برای تجهیزات حرکتی نوعی سیستم تامین انرژی محسوب می شود.

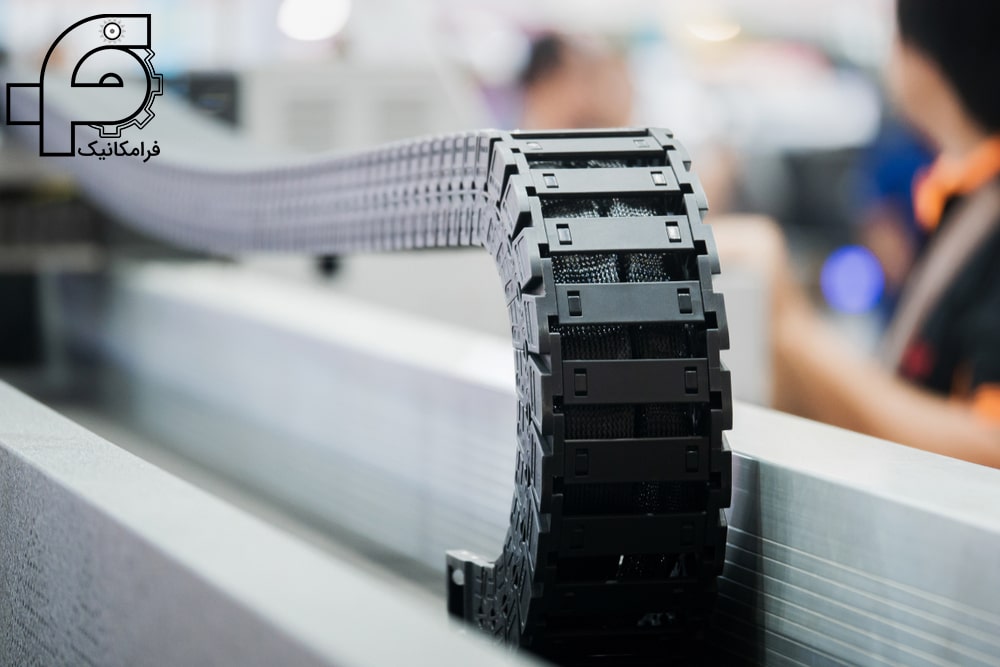

انرژی چین ها (انرژی گاید) چیست؟

زنجیره محافظ کابل یا انرژی گاید یک قطعه پلیمری با ویژگی ضد سایش است که به عنوان محافظ در کابل ها به کار برده می شود. این قطعه از کابل در برابر برخورد با اشیا و یا قطعات مکانیکی دیگر محافظت می کند. از این محصول برای حفاظت از لوله های پلاستیکی انتقال گازها و مایعات به هنگام حرکت نیز استفاده می شود. انتقالی که توسط انرژی چین صورت می گیرد، بدون شکستگی و خمش است.

یکی از مهم ترین ویژگی های این قطعه توانایی حرکت و تعداد بالای رفت و برگشت در طول محور حرکتی (با وجود محدودیت در میزان خمش کابل) است. از کاربردهای رایج این قطعه می توان به تنظیم ولتاژ در وسایل الکتریکی اشاره کرد. جلوگیری از شکستگی و پیچش کابل های برق و انتقال داده از دیگر کاربردهای این محصول به شمار می آید. ممکن است هنگام جابجایی کابل ها، سیم های داخلی بر اثر کشش و تکرار حرکت قطع شوند، برای پیشگیری از این اتفاق، بهتر است کابل ها حول یک دایره خم و راست شوند.

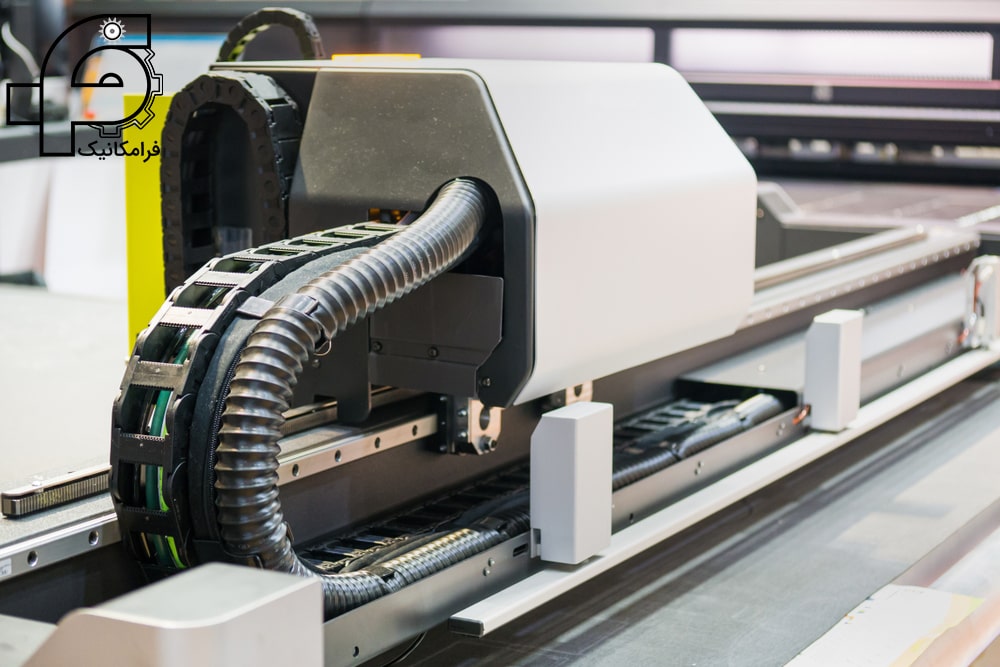

 چگونگی کارکرد انرژی چین

انرژی گاید در بخش های مختلف حرکتی که با انتقال داده، انرژی، گاز و مایع همراه باشد، استفاده می شود. این قطعه وظیفه تامین انرژی را در هنگام حرکت ثابت بر عهده دارد. همچنین در افزایش طول عمر مفید کابل ها و شیلنگ های صنعتی موثر است. انرژی چین از لحاظ ظاهری شبیه یک محفظه زنجیره مانند است که کابل ها و سیم ها را در خود جای می دهد. زنجیره ها از اتصال قطعاتی به نام براکت تشکیل شده اند.

براکت ها انعطاف پذیر هستند و قابلیت خمش و تاشوندگی دارند. انرژی گاید با حرکت افقی و عمودی محورها، یک شعاع مجاز برای خمش و کشش کابل ها ایجاد می کند. از این محصول در به حرکت درآوردن موتورهای برقی و پیستون های پنوماتیک استفاده می شود. از دیگر کارکردهای این قطعه می توان به انتقال خطوط نیرو و انرژی در سیلندرها و جک های هیدرولیک اشاره کرد. زنجیر محافظ کابل و براکت ها با توجه به کارکردهای مختلف در اندازه و ابعاد متفاوتی تولید می شوند.

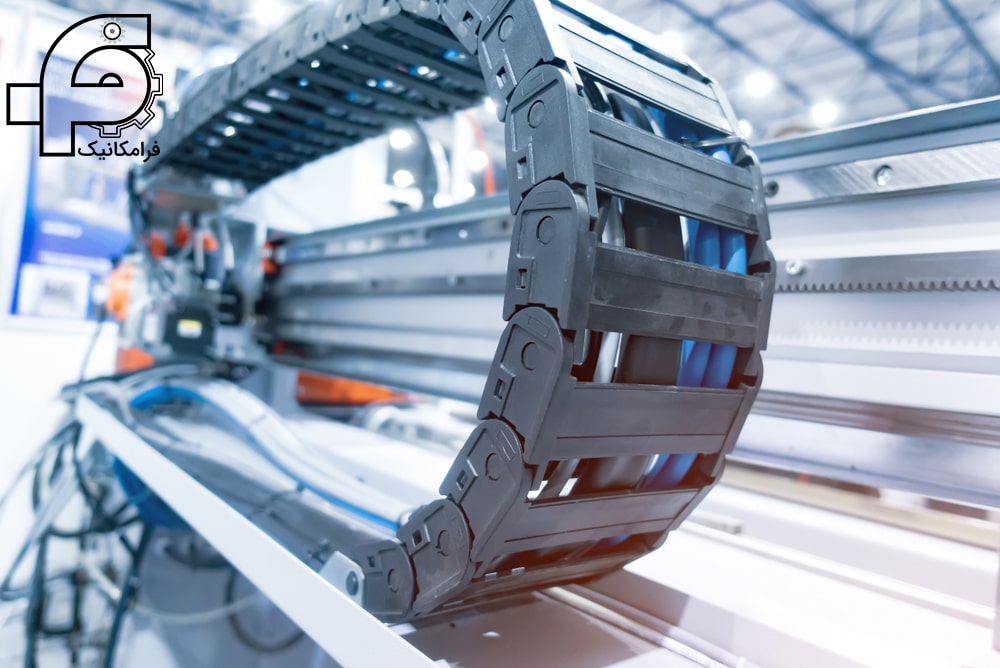

 ساختمان انرژی گاید

انرژی گاید ها و یا انرژی چین ها از اتصال به هم پیوسته تجهیزات و لینک ها تشکیل شده‌اند که به دو قسمت مجزا می‌شوند: قسمت ثابت و قسمت متحرک

قسمت ثابت از دو براکت در ابتدا و انتها تشکیل شده است که این براکت ها توسط سیستمی به ماشین یا سازه متصل به صورت دایمی می‌شوند. (براکت های انتهایی را می توان با سیستم های متفاوتی مثل کابل های بست فولادی و یا بست های نایلونی کراواتی تجهیز کرد). اما قسمت متحرک از اتصال مجموعه قطعاتی هستند که در راستای مسیر حرکتی خود انعطاف پذیر بوده و به حرکت در می‌آیند، به این قطعات لینک گفته می‌شود.

به صورت کلی از انرژی گاید ها برای حمل، نگه‌داری و جابه‌جایی منابع مختلفی از جمله کابل های الکتریکی، شلنگ های هیدرولیکی، پنوماتیکی و … میتوان استفاده کرد.

انرژی گاید ها بر اساس جنس در دسته های مختلفی طبقه بندی می شوند ˸

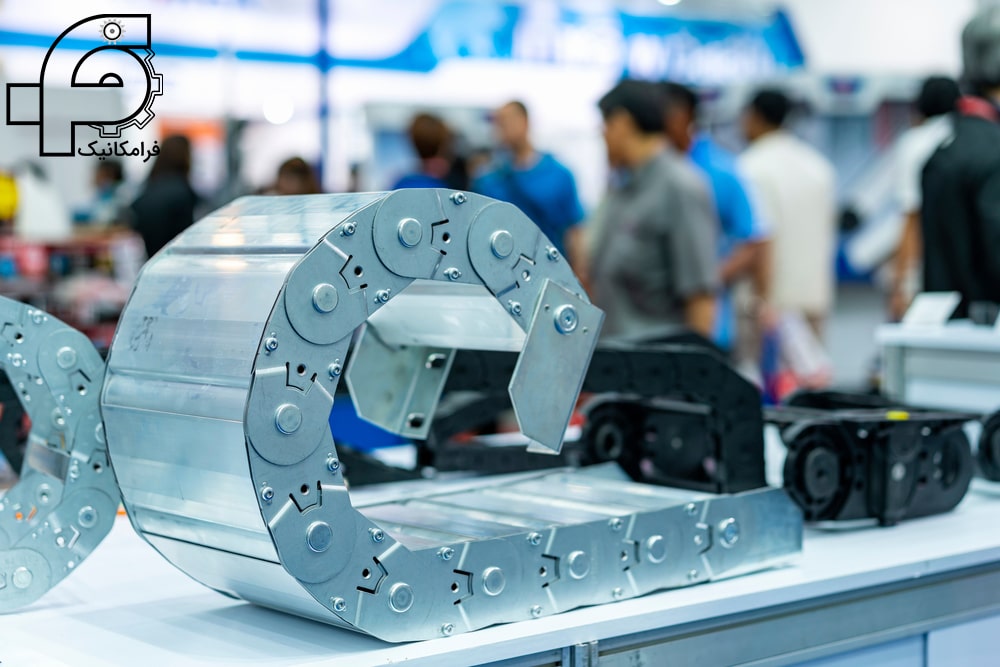

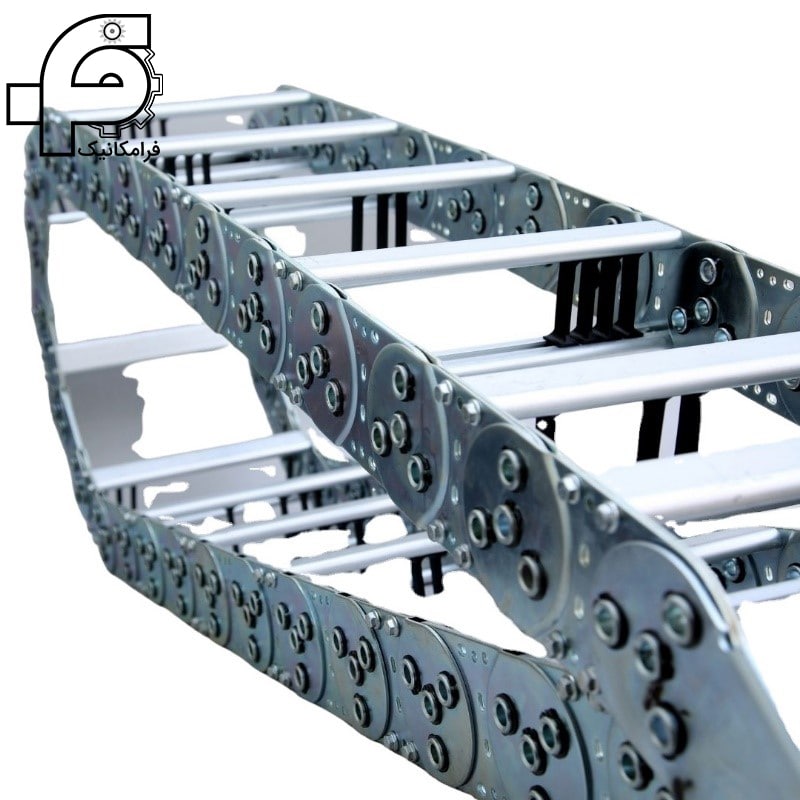

زنجیر محافظ کابل استیل (فولادی)

• ظرفیت تحمل بارهای سنگین در شرایط دشوار
• امکان عرضه به صورت کاملا باز و یا بسته
• امکان استفاده در صنایع فولادی و معدنی و ابزار آلات و ماشین آلات سنگین

زنجیر محافظ کابل ترکیبی ( هیبریدی )

• این نوع زنجیر به افزایش طول عمر و کنترل هزینه بهینه کمک می کند.
• به صورت باز و یا بسته عرضه می شود.
• ترکیبی از قطعات آلومینیومی، پلیمری، نایلونی و فولادی می باشد.

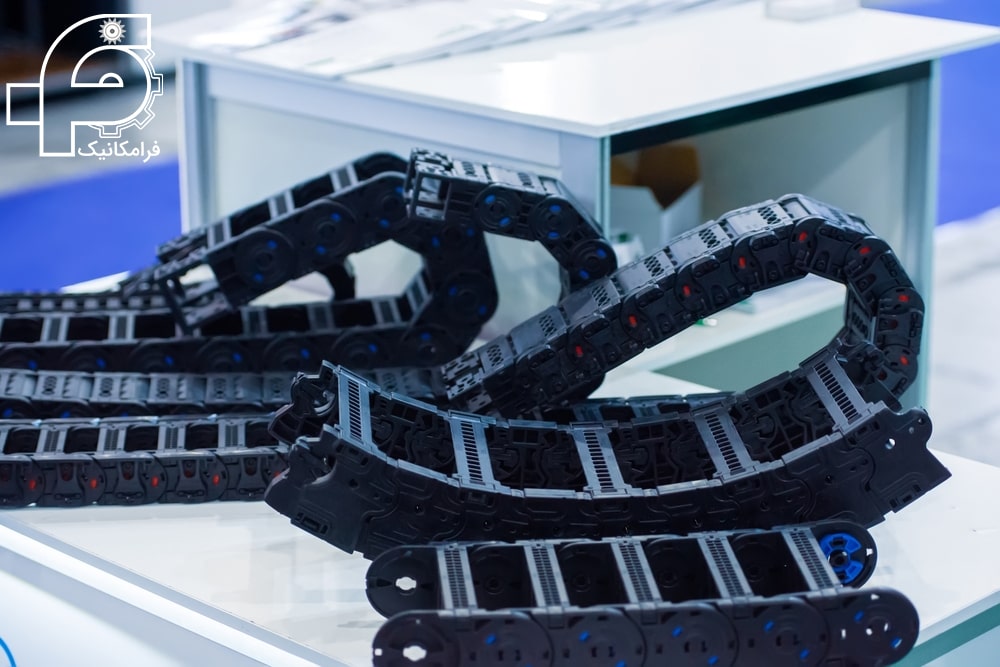

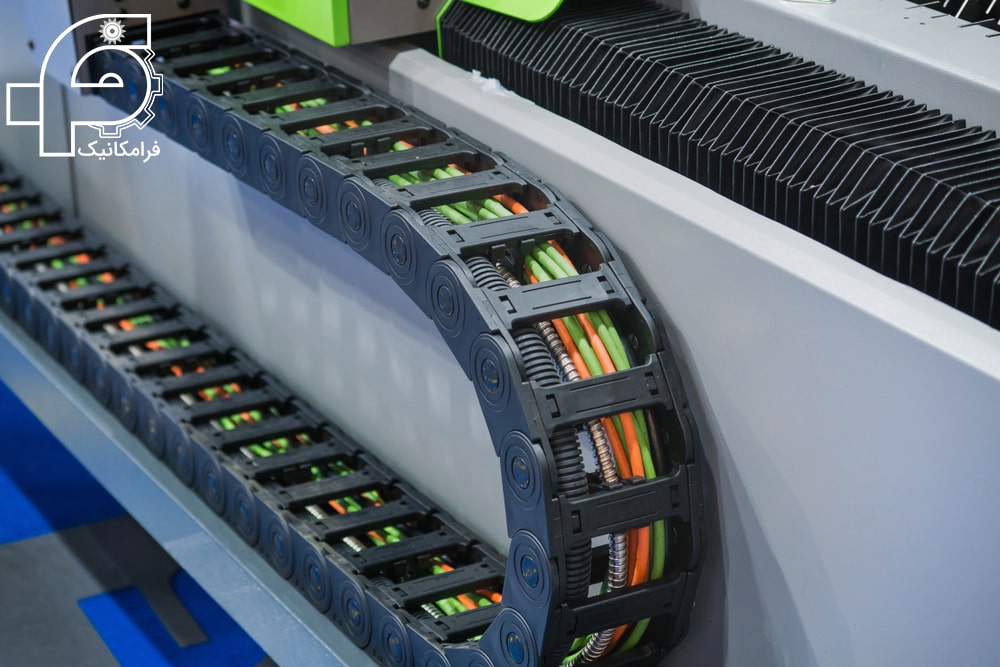

محافظ کابل – انرژی چین پلیمری

• به صورت باز و بسته قابلیت ساخت دارند.
• کاهش وزن و هزینه پایین تولید و تعویض
• تمامی قطعات از پلاستیک و پلیمر ساخته می‌شوند.

دسته‌بندی انواع انرژی گاید از لحاظ شکل ظاهری (محافظ کابل )

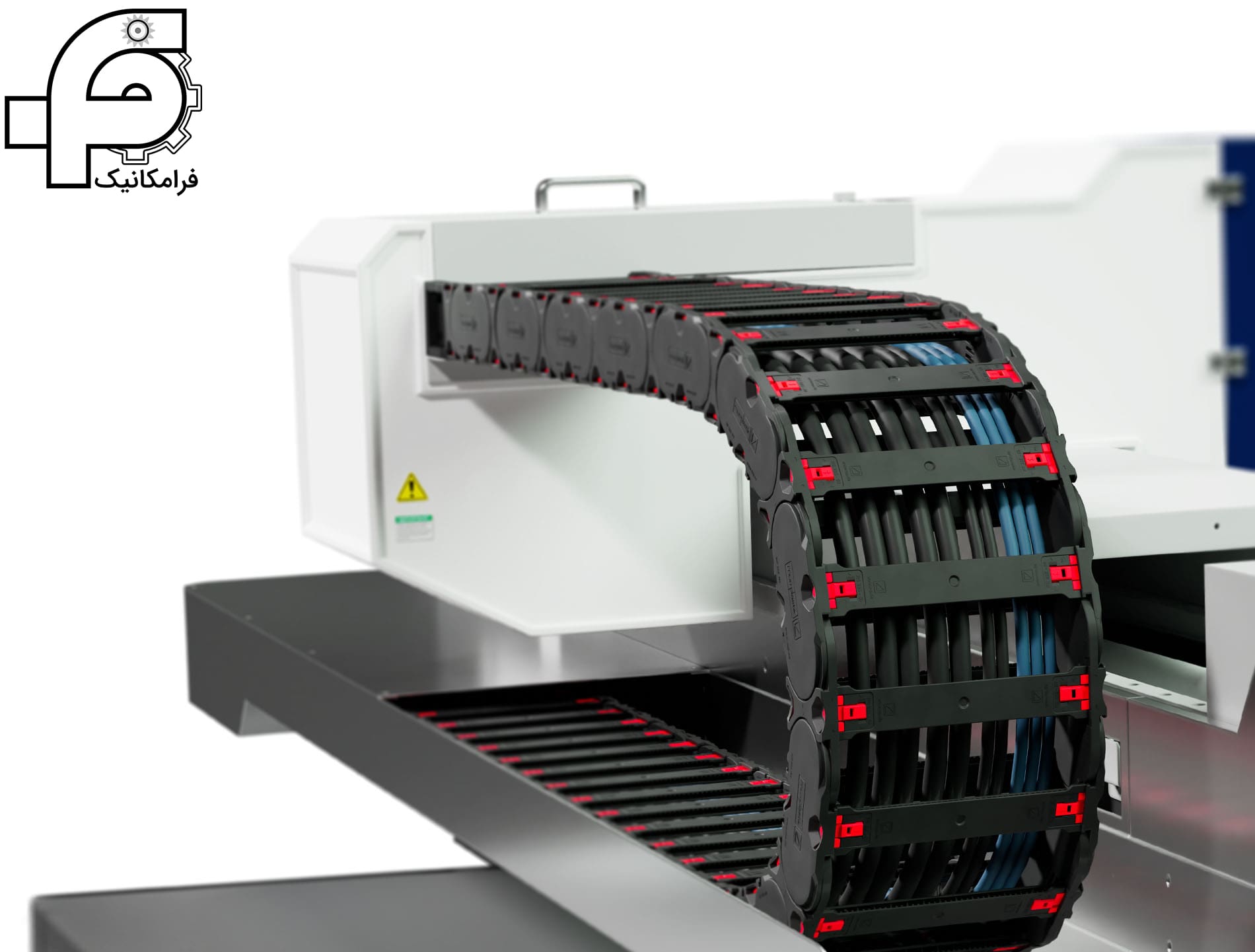

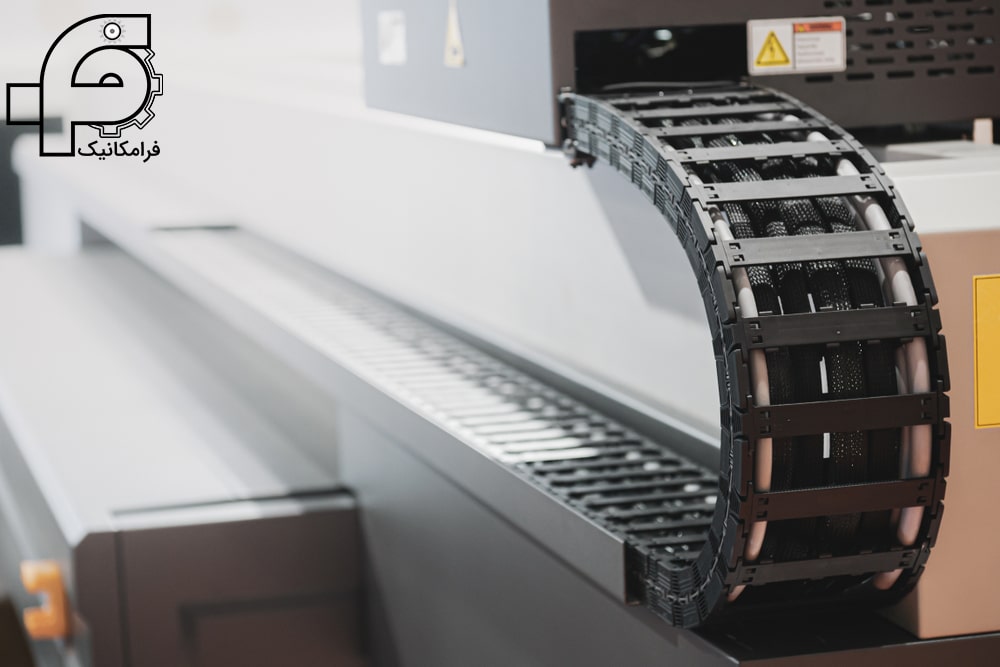

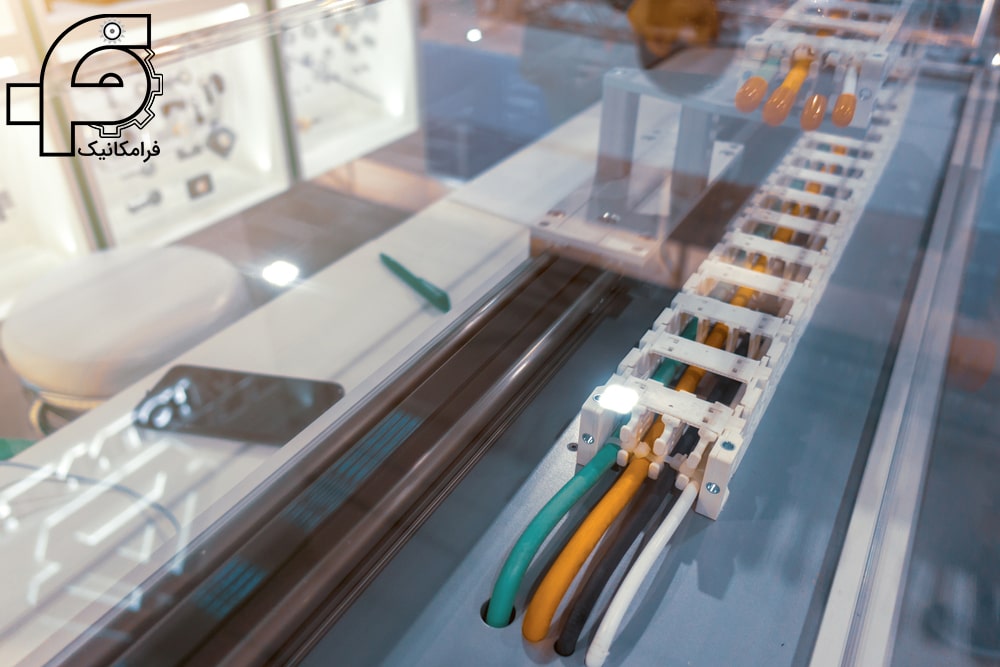

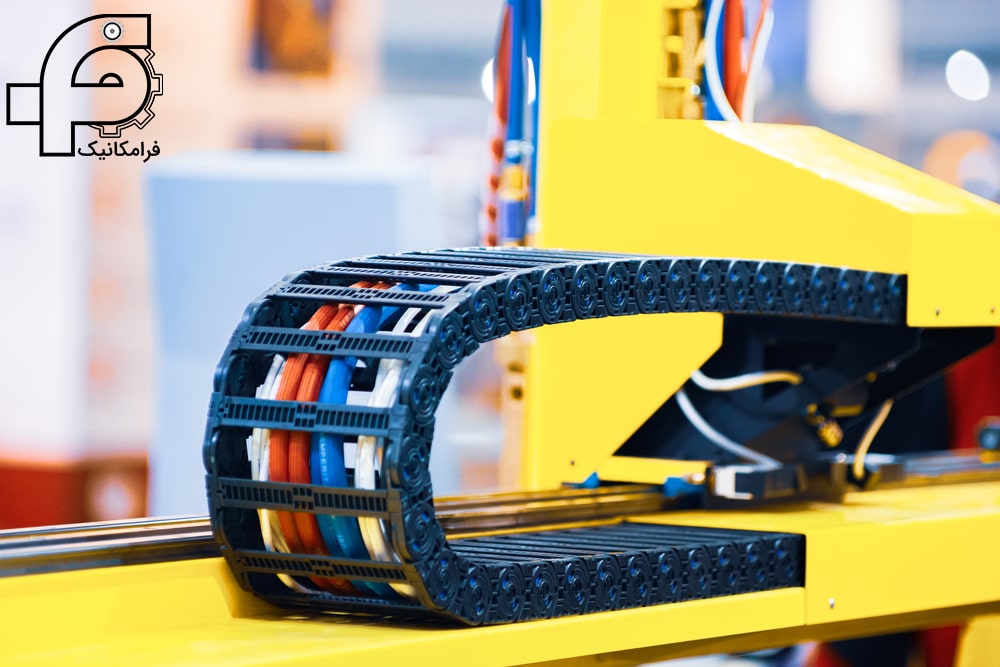

زنجیر کابل های باز

نسبت به مدل بسته کاربرد بیشتر و دارای شرایط بهتر و راحت تری برای نگهداری می باشد و قابل استفاده در محیط های آزاد و حاوی گرد و غبار می باشد.

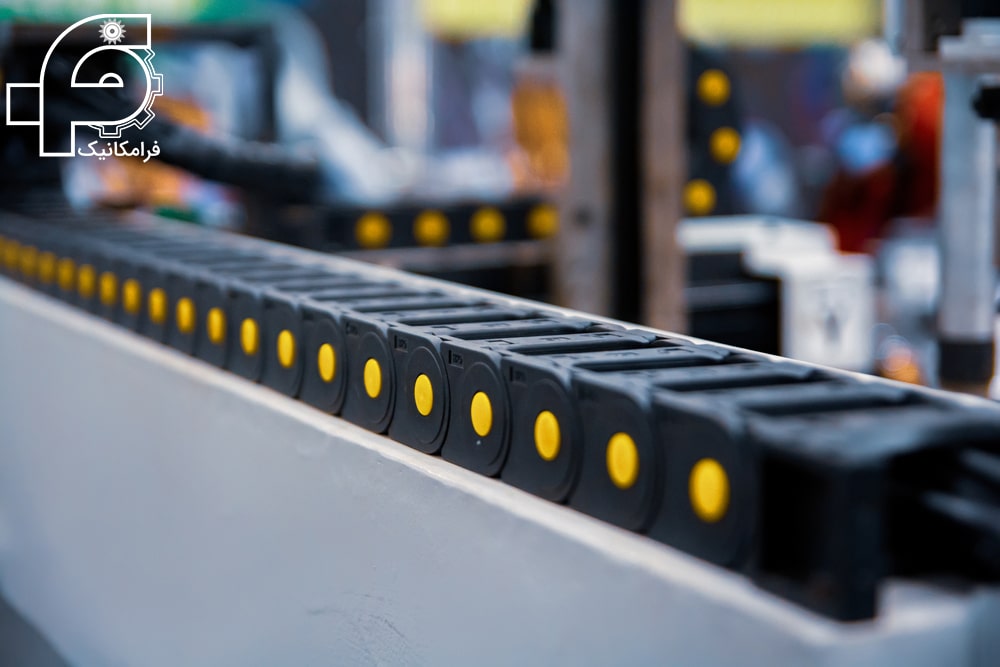

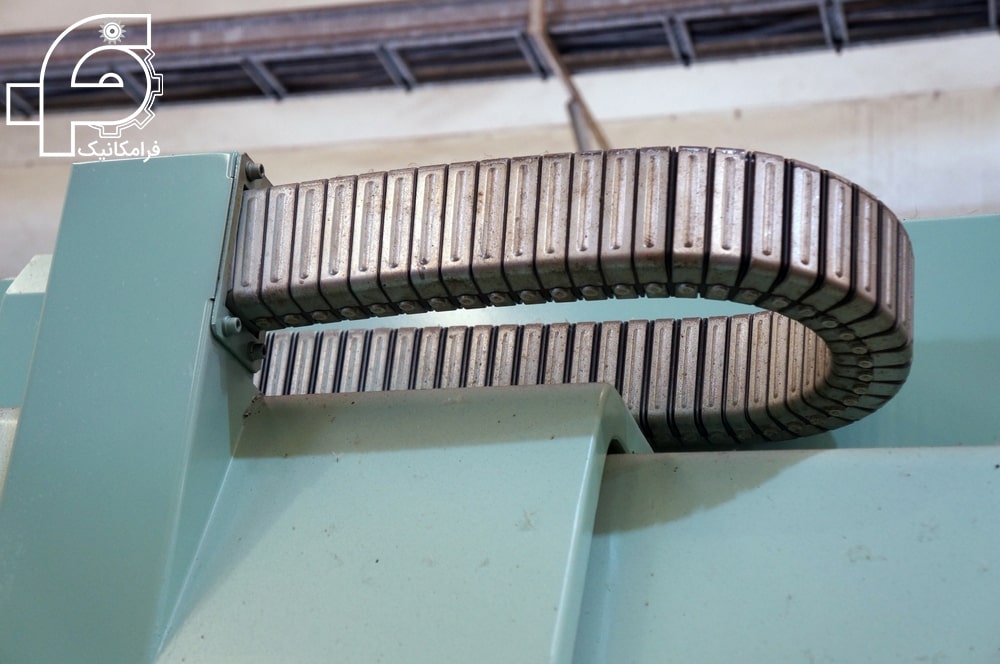

زنجیر کابل های بسته

این نوع زنجیر قابل استفاده برای مواد شیمیایی، آب و آلودگی های زیست محیطی می باشد، این زنجیر قابلیت پوشش کامل کابل ها را داشته و با داشتن محافظ جامد از خرابی کابل ها جلوگیری می کند. و در مقابل پخش و پاشش مواد شیمیایی، طول عمر کابل افزایش پیدا می‌کند.

انواع انرژی گاید از لحاظ مدل

انواع انرژی گاید در مدل، اندازه، جنس و عملکردهای متفاوت تولید و به بازار عرضه می شود. به طور کلی، این قطعه بر اساس نوع مدل به دو گروه زنجیر کابل های باز و بسته تقسیم می شود. در انرژی چین باز برای نگهداری کابل ها از میله های افقی استفاده می شود. از این مدل در محیط های باز و دارای گرد و غبار استفاده می شود. مهم ترین مزیت مدل باز محافظ کابل، سهولت در نگهداری آن است.

انرژی گاید بسته در محیط هایی که امکان پخش و خطر انتشار مواد شیمیایی وجود دارد، به کار برده می شود. این محصول، با پوشش دهی کامل کابل ها، سبب طول عمر مفید کابل ها و سیم ها می شود. درگ چین بسته از کابل ها در برابر مواد شیمیایی، آب و رطوبت و آلاینده های زیست محیطی به خوبی محافظت می کند و مانع خرابی کابل می شود. از انواع دیگر این محصول می توان مدل های نیمه باز و بی صدا (بدون نویز) را نام برد.

انواع انرژی چین از لحاظ جنس

انرژی گاید در ابعاد، اندازه، مدل و جنس های متفاوتی تولید و به بازار عرضه می شود. این محافظ کابل از لحاظ جنس به دو گروه عمده فلزی و پلاستیکی تقسیم می شود. انرژی چین با انواع فلزهای مختلف به جنس فولاد، استیل، آهن و آلومینیوم در دسترس می باشد. زنجیرهای محافظ کابل فولادی (استیل) در دو مدل باز و بسته ساخته می شوند. از ویژگی های قطعات فولادی می توان به مقاومت بیشتر در برابر ضربات فیزیکی و ظرفیت و توان تحمل وزن بالا در شرایط دشوار اشاره کرد. همچنین از این قطعات در بخش های مختلف صنایع سنگین استفاده می شود.

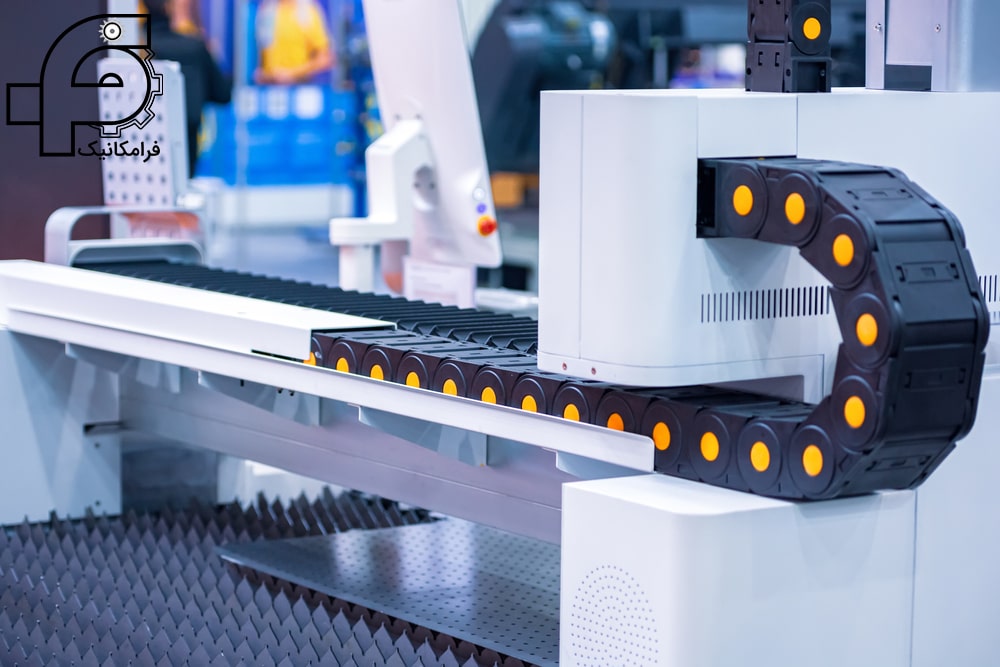

انواع انرژی گاید پلاستیکی در دو مدل باز و بسته مورد استفاده قرار می گیرد. قطعات پلاستیکی در مقایسه با انواع فلزی، وزن کمتر و سرعت بیشتری دارند. در ساخت آن ها از پلیمرهای تقویت شده نظیر دی گالون و پلی آمید استفاده شده است. از مهم ترین ویژگی های قطعات پلاستیکی می توان به خاصیت ضد سایش و افزایش طول عمر آن اشاره کرد.

انرژی چین ترکیبی و نایلونی

اتصالات زنجیره ها و براکت ها در انرژی گاید ترکیبی یا هیبریدی از قطعات فولاد، آلومینیوم و نایلونی تشکیل شده است. این نوع محافظ کابل در مدل های باز و بسته تولید و روانه بازار می شود. قطعات ترکیبی در برابر آسیب های محیط بسیار مقاوم هستند. این قطعات طول عمر مفید بالاتری دارند و نگهداری از آن ها مقرون به صرفه و آسان است. این نوع محافظ کابل استفاده گسترده ای در صنایع مختلف دارد.

انرژی چین نایلونی از براکت ها و زنجیره های پی آمید و به منظور جابجایی و حرکت دوار ساخته شده اند. از این قطعه بیشتر در صنعت خودرو سازی و ساخت ربات استفاده می شود. محافظ کابل نایلونی انعطاف پذیری و قابلیت چرخش و خمش بالایی دارد. این قطعه در برابر ضربه، سایش و اصطکاک بسیار مقاوم است. انواع مدل های باز و بسته این قطعه در بخش های مختلف صنعت مورد استفاده قرار می گیرد. این نوع محافظ کابل یک انتخاب مناسب برای محیط های باز و بسته محسوب می شود.

مزایا و معایب انرژی چین و انرژی گاید‌

زنجیر محافظ کابل پلاستیکی یا انرژی گاید در سال های اخیر به علت وزن کمتر، سهولت در مونتاژ و هزینه پایین تمام شده از انتخاب بهتر و گسترده تری در مقایسه با زنجیرهای محافظ فلزی برخوردار شده‌اند. همانطور که شاهد هستیم در سال‌های اخیر کابل‌های پلاستیکی در انواع ماشین‌آلات خودکار جایگزین فولاد شده‌اند.

وزن کمتر انرژی چین باعث شده است که در ردیف چرخه‌های بالاتر، سرعت سریع‌تر و افزایش توان تولید را امکان پذیر کرده است.

در صنایع معدنی و فولادی و ماشین آلات و کامیون های سنگین استفاده از محافظ فلزی رایج تر است ولی این صنایع نیز عمدتا به سمت استفاده از آنرژی چین ها سوق داده می‌شوند و گشایش ها و راه‌حل های خوبی برای استفاده از انرزی گاید در این صنایع وجود دارد. سرعت پایین این صنایع باعث شده ماندگاری و طول عمر زنجیر محافظ پلیمری به شدت افزایش یابد.

در مقام قیاس هزینه تولید زنجیرهای محافظ کابل، وقتی در بعضی شرایط مانند محیط های خورنده و اسیدی از محافظ های فلزی استفاده میکنیم که باید از فولاد های مقاوم به ضد زنگ و ضد اسید باشند، هزینه تولید به شدت افزایش می‌یابد. در حالی که استفاده از انرژی چین ها به دلیل هزینه کم تولید انها، ضدخوردگی و سبکی موجب می‌شوند در برابر خوردگی مقاوم باشند. پس انرژی گاید ها از زنجیر محافظ فلزی برتری محسوسی دارند.

مختصر مزایا و معایب انرژی چین

مزیت پایین بودن قیمت انرژی گاید پلیمری به حامل‌های کابل فولادی برتری محسوسی دارد و با زنجیره‌های فلزی ضد زنگ این مقایسه حتی بیشتر می‌باشد. انرژی گاید پلیمری و پلاستیکی نیز مدولار بوده و برای جدا کردن آن‌ها فقط به یک پیچ‌گوشتی احتیاج دارید، ولی برای مونتاژ حامل‌های کابل فولادی به آچار و کیت ابزار نیاز است. پس یعنی جایگزینی و جداکردن آن‌ها به راحتی امکان‌پذیر نمی‌باشد. در صورتی که یک حامل کابل پلاستیکی آسیب دیده و یا خراب شود، به راحتی می‌توانید یک لینک را جایگزین کنید.

از دیگر مزیت‌های انرژی چین و انرژی گاید پلیمری و پلاستیکی این است که در برنامه‌های جابه جایی طولانی می‌توانند بر روی خود بیفتند. یک حامل کابل فولادی برای پشتیبانی از مسافت بالاتر به یک سیستم پشتیبانی دقیق در مسافت‌های طولانی‌تر نیاز احتیاج دارد، زیرا که آن‌ها خود را نمی‌توانند بکشند.

مزیت استفاده از انرژی گاید و انرژی چین

• نگهداری آسان و راحت انرژی چین
• انرژی گاید از کابل ها در مسیرهای پیچ و خم محافظت میکند.
• در اثر حرکت محور دستگاه ها، انرژی گاید از درهم تنیدگی کابل محافظت کرده و نرخ باز شوندگی در حرکت خوبی دارد.
• دارای عملکرد یکنواخت و ثابت در برابر بار‌های سنگین و حرکات سریع
• ضد سایش و مقاوم در برابر خوردگی، قابلیت سازش انرژی گاید ها با انواع مواد و محیط های سخت مانند: مواد شیمیایی، رطوبت و یا مناطق مختلف آب و هوایی.
• امکان و توانایی جابه جایی، سرعت و شتاب بالا بدون آسیب دیدگی انرژی چین
• صرفه جویی در زمان در هنگام نصب انرژی چین و مرتب سازی سیم و کابل های دستگاه با انرژی گاید
• حمل و نگهداری کابل‌ها در مسیرهای حرکتی کنترل شده و از پیش تعیین انرژی گاید
• دارای توانایی حفاظت فیزیکی از شیلنگ‌ها و کابل‌ها به صورت مکانیکی

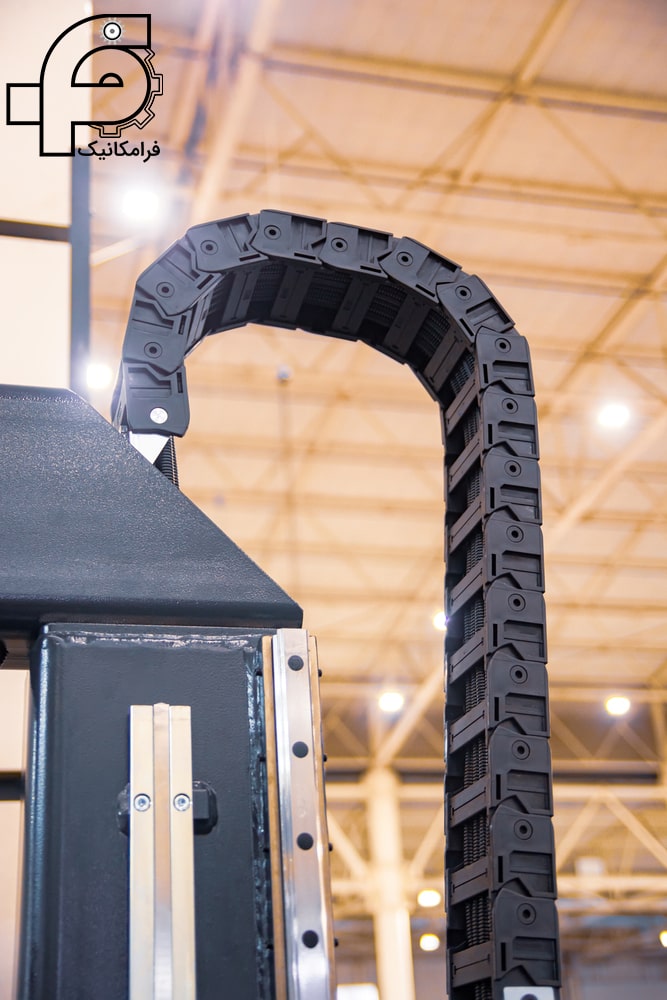

• قابلیت چرخش به طور افقی و عمودی
• تعویض سریع و آسان در صورت شکستگی
• محافظت از کابل ها در برابر پیچش وخمش توسط انرژی چین

کاتالوگ انرژی گاید

مهم ترین کاربرد انرژی گاید، محافظت از کابل ها در برابر خمش، کشش و تاشوندگی است. ویژگی ضد سایش در این قطعه سبب می شود که در هنگام حرکت در جهت محور افقی و رفت و برگشت های متناوب، مشکلی برای کابل به وجود نیاید. این محصول از دوام و استحکام بالایی برخوردار است و در برابر ضربه و مواد خورنده مقاوم می باشد. هنگام انتخاب این قطعه به عرض، شعاع، نوع پل و ارتفاع خمش توجه شود.

در واقع، انرژی چین با توجه به کاربردهای مختلف آن انتخاب می شود. از جمله کاربردهای رایج محافظ کابل می توان به استفاده در دستگاه های بسته بندی، فرز، تراش و تزریق اشاره کرد. نگهداری درست و اصولی از محافظ کابل موجب طول عمر و دوام بیشتر آن می شود. نرم نگه داشتن مفصل ها، جلوگیری از فشار مضاعف به قطعه، کنار هم قرار دادن کابل ها در کف انرژی گاید و پیشگیری از ساییده شدن کابل ها به یکدیگر از نکاتی است که باید به آن ها توجه شود.

دانلود کاتالوگ انرژی چین

در این قسمت از مقاله فرامکانیک برای مهندسان و علاقه مندان گرامی، سه دسته از معروف ترین کاتالوگ‌های شرکت‌های مختلف انرژی چین را جمع‌آوری کرده‌ایم.

شرکت  igus : این شرکت فعال در زمینه تجهیزات فنی پلیمری و پلاستیکی است که از سال 1983 شروع به تولید و  فعالیت در زمینه زنجیر محافظ کابل پلاستیکی یا انرژی چین کرده است. کارخانه این شرکت در کشور آلمان واقع شده است و برترین تولید کننده انرژی گاید در جهان محسوب می‌شود.

برای دانلود کاتالوگ انرژی گاید شرکت Igus آلمان کلیک کنید.

شرکت Jflo تایوان : این شرکت هم در آسیا شرقی اقدام به تولید انرژی گاید و انرژی چین میکند که شعار اصلی آن تولید امرزی گاید با کیفیت اروپایی است (ارائه کیفیت بالا و قیمت رقابتی) و از تنوع و گستره خوبی در زمینه زنجیر محافظ کابل پلیمری، پلاستیکی و فلزی برخوردار است. مقر این شرکت در چین قرار دارد.

برای دانلود کاتالوگ انرژی گاید شرکت Jflo تایوان کلیک کنید.

شرکت CKS ترکیه : فعالیت این شرکت از سال 2004 در ترکیه آغاز شد و رفته رفته تبدیل به تولید کننده قالب پلاستیک و تجهیزات فولادی بود.  پس از آن اقدام به تولید انرژی گاید یا همان کابل محافظ کرد و با توجه به این در 10 سال اخیر تنوع محصولات خود را در این حوزه گسترش داده و رنج وسیع محصولات را معرفی و ساخت کرده به یکی از برندهای خوش نام در سطح جهان برای انرژی چین، تبدیل شده است.

برای دانلود کاتالوگ انرژی گاید شرکت CKS ترکیه کلیک کنید.

عوامل موثر در انتخاب ، نصب و خرید انرژی چین

• تعیین نوع حرکت افقی یا عمودی و مسیر حرکتی
• انتخاب اندازه شعاع خمش متناسب با نوع کاربرد انرژی چین
• تعیین میزان سرعت حرکت و شتاب حرکت
• وزن و اندازه کابلها یا شلنگ های هیدرولیک یا پنوماتیک
• بررسی شرایط محیطی (مثل :وجود حرارت، وجود انواع مواد شیمیایی، خوردگی و…………)

نحوه انتخاب انرژی گاید

عوامل متعددی در نحوه انتخاب انرژی گاید تاثیرگذار است. میزان سرعت، طول حرکت، شتاب و مسیر حرکت از جمله عوامل موثر در انتخاب نوع محافظ کابل به شمار می آیند. اندازه، عرض، شعاع و ارتفاع خمش از دیگر عوامل تاثیرگذار در انتخاب این قطعه محافظ هستند. جنس و متریال ساخت، کارخانه سازنده، نوع ساختار و وزن کابل ها از رایج ترین موضوعاتی است که هنگام خرید و انتخاب انرژی چین، باید به آن ها توجه داشت.

اندازه، وزن و ابعاد شیلنگ های وارد شده به محافظ کابل، یک عامل مهم و تاثیرگذار در انتخاب است. لازم به یادآوری است که شعاع خمش و ارتفاع خمش باید متناسب با نوع کاربرد کابل محافظ باشد. هنگام خرید دقت کنید که محافظ کابل انتخابی شما در برابر عوامل محیطی از جمله ضربه، سایش، اصطکاک، مواد شیمیایی، حرارت و سرمایش مقاومت بالایی داشته باشد. همچنین به نوع ساختار فیزیکی زنجیره محافظ کابل، اتصالات، براکت ها، پین ها، فریم ها، بست ها، نوارهای کناری و پوشش های محافظ دقت کنید.

راهنمای خرید انرژی گاید

انرژی گاید در اندازه ها و مدل های متنوعی در بازار قابل دسترس هستند. انتخاب نوع و مدل محافظ کابل با توجه به نیازها و کاربردهای هر سیستم متفاوت است. یکی از اصلی ترین نکات در هنگام خرید انرژی گاید، طول کابل و تعداد کابل ها و شیلنگ های مورد استفاده است. یکی دیگر از نکات قابل توجه، منظم قرار گرفتن کابل ها در کنار یکدیگر است. لیست قیمت انرژی چین با توجه به نوع، جنس، مدل، طول، اندازه و کاربرد متغیر است. به طور کلی، انواع محافظ کابل فلزی در مقایسه با نوع پلیمری، قیمت بالاتری دارد. همچنین طول بیشتر کابل و اندازه بزرگ تر محفظه در افزایش قیمت تاثیرگذار هستند. بهتر است که به هنگام خرید انرژی چین، یک یدک هم خریداری شود.

قیمت و خرید انرژی گاید

یکی از نکات قابل توجهی که در زمان خرید انرژی چین و انرژی گاید وجود دارد، مقدار طول مورد نیاز محافظ کابل ها است، که یک یدک نیز باید برای احتمالاتی که امکان دارد رخ دهد مثل شکستگی قطعات در نظر داشت. از دیگر نکات قابل توجه در هنگام خرید، منظم بودن کابل‌های انرژی چین است. دستگاه انرژی چین و انرژی گایدها دارای دو مدل مختلف دستگاه هوابرش و دستگاه چوب است، که دارای تفاوت‌های بسیار زیادی با یکدیگر هستند، و بهتر است بدانید این تنوع به دلیل کاربردهای مختلف و سرعت حرکت آن‌هاست.

در سراسر دنیا تولیدکنندگان مختلفی به تولید و عرضه انرژی چین مشغول می‌باشند که با در نظر داشتن برند و کیفیت محصولات، دارای قیمت‌های مختلفی هستند. ما در تیم فرامکانیک اماده همکاری  و مشاوره در زمینه انتخاب، نصب و بهره برداری انرژی گاید ها هستیم. فقط کافی است با پشتیبان فروش ما در تماس باشید. همچنین میتوانید لیست قیمت خرید و فروش انرزی گاید را نیز تهیه کنید.

سخن پایانی

انرژی گاید یک قطعه کاربردی برای محافظت از کابل محسوب می شود. مهم ترین مزیت این نوع محافظ کابل جلوگیری از آسیب های ناشی از عوامل محیطی مانند فشار، ضربه و حرکت به کابل ها می باشد. انرژی چین از کابل ها در برابر قطعی، بریدگی، شکستگی و پارگی محافظت می کند. یکی از مزایای استفاده از این قطعه، نظم دهی در بخش خطوط انتقال انرژی و نیرو است. انواع محافظ کابل دارای پوشش مخصوصی هستند که در برابر خوردگی و ساییدگی مقاوم می باشند. به طور کلی، از زنجیره های محافظ کابل برای پیشگیری از کشش، خمش و پیچش انواع کابل ها از جمله کابل های برق و انتقال داده استفاده می شود. نکته پایانی این که، انواع مختلف این قطعات محافظ نقش مهمی در مراقبت و محافظت از لوله های انتقال گازها و مایعات در حال حرکت ایفا می کنند.
