کارلاین در طراحی بدنه خودرو چیست؟

کارلاین در طراحی بدنه خودرو چیست؟ بررسی تخصصی خطوط مرجع BL، TL و WL

در صنعت خودروسازی و طراحی بدنه خودرو، مخصوصاً در فاز طراحی و مونتاژ بدنه (Body in White یا BIW)، واژه‌هایی مثل BL، TL، WL که به “کارلاین” (carline) معروف هستند، اشاره به خطوط مرجع سه‌بعدی در فضای مختصات بدنه دارند.

در واقع:

• BL = Base Line یا گاهی به آن Body Line هم می‌گویند:
  این خط در جهت طولی خودرو (X-axis) است و مبنای طولی برای اندازه‌گیری و مکان‌یابی اجزای بدنه است.

• TL = Trim Line یا گاهی Tooling Line:
  این خط معمولاً در راستای عمودی (Z-axis) است و به‌عنوان مبنای ارتفاعی برای مونتاژ قطعات یا تریم داخلی استفاده می‌شود.

• WL = Waist Line یا Water Line:
  این خط در راستای عرضی (Y-axis) است و معمولاً در ارتفاع خاصی از بدنه (مثلاً محل تقاطع پنجره با در) تعریف می‌شود. WL نقطه مرجعی است برای تحلیل زیبایی‌شناسی و مکان‌یابی در عرض خودرو.

این سیستم مختصات سه‌بعدی (BL, TL, WL) به مهندسان کمک می‌کند تا تمام اجزای بدنه خودرو را به شکلی دقیق و یکنواخت طراحی، تولید و مونتاژ کنند.

مقدمه

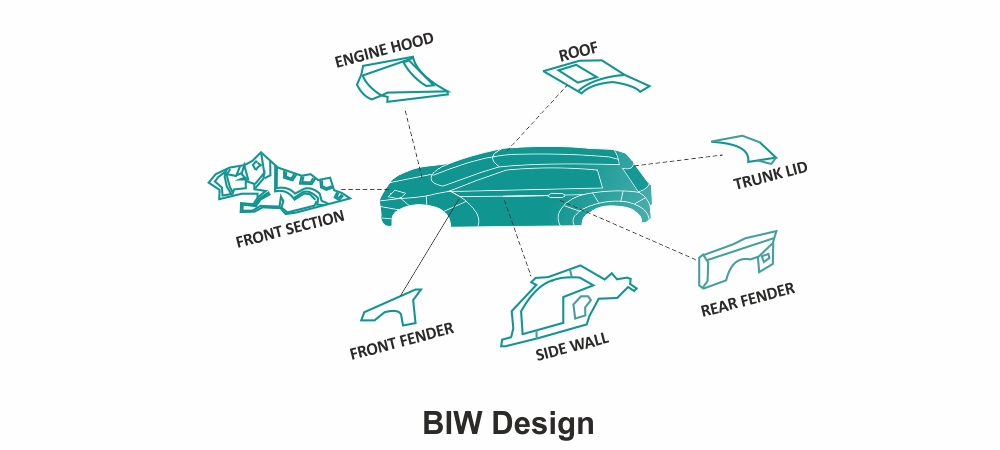

در دنیای مهندسی خودرو، به‌ویژه در مرحله طراحی و مونتاژ بدنه (Body in White)، دقت و هماهنگی بین قطعات از اهمیت بالایی برخوردار است. یکی از مفاهیم بنیادین که درک صحیح آن برای طراحان، مهندسان و تکنسین‌های مونتاژ ضروری است، سیستم خطوط مرجع یا همان کارلاین (Car Line) می‌باشد. این سیستم شامل سه خط کلیدی به نام‌های BL (Base Line)، TL (Trim Line) و WL (Waist Line) است که به‌عنوان مبنای طراحی، تحلیل و مونتاژ بدنه خودرو استفاده می‌شوند.

در این مقاله، به‌صورت جامع و کاربردی به معرفی این سه خط مرجع، نحوه شکل‌گیری آن‌ها، کاربردها در فرآیند طراحی و تولید و اهمیت آن‌ها در تضمین کیفیت نهایی خودرو خواهیم پرداخت.

بخش اول: تعریف کارلاین چیست؟

“کارلاین” یک سیستم مختصاتی سه‌بعدی در طراحی خودرو است که مانند یک چارچوب مرجع عمل می‌کند. این سیستم کمک می‌کند تا تمامی اجزای بدنه خودرو نسبت به یک مبنای مشترک طراحی و اندازه‌گیری شوند. مشابه مختصات کارتزین در ریاضیات، کارلاین نیز از سه محور تشکیل شده است که هر کدام نمایانگر یک بُعد از فضا هستند:

• محور طولی (X) (X-Longitudinal direction (Fore/After or Front O line- FOL))
• محور عرضی (Y) (Y-Transverse direction (Cross car or Centre O line-COL))
• محور ارتفاعی (Z)  (Z-Vertical direction (Up & Down or Bottom O line – BOL))

اما در مهندسی بدنه خودرو، به‌جای نام‌گذاری معمولی، این محورها با نام‌های زیر شناخته می‌شوند:

• BL: Base Line (یا Body Line)
• TL: Trim Line (یا Tooling Line)
• WL: Waist Line (یا Water Line)

این خطوط هم در نقشه‌کشی دوبعدی و هم در مدل‌سازی سه‌بعدی (CAD) استفاده می‌شوند و پایه‌ی تمام اندازه‌گیری‌ها و موقعیت‌دهی قطعات هستند.

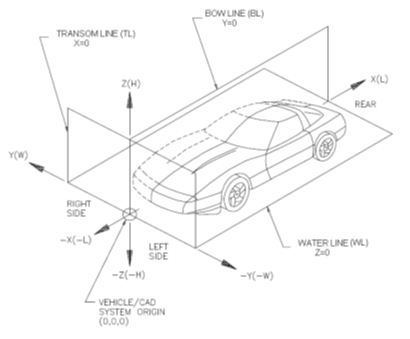

1. Transom line (TL), “X”, Length (L)
2. Bow line (BL), “Y”, Width (W)
3. Water line (WL), “Z”, Height (H)

بخش دوم: بررسی تخصصی خطوط مرجع “کارلاین”

۱. BL – Base Line

BL یا Base Line، خط مبنای طولی خودرو است. این خط معمولاً از نقطه صفر سیستم مختصات، در امتداد محور X گسترش می‌یابد و مرجع موقعیت‌یابی تمامی عناصر در طول خودرو از جلو به عقب است.

📌 کاربردهای BL:

• تعریف فاصله بین اجزای جلویی (مانند سپر و چراغ) تا عقبی (مانند درِ صندوق)
• موقعیت‌دهی صندلی‌ها، کف خودرو، تونل گیربکس و اجزای فریم
• بررسی تلرانس‌های طولی و انطباق اجزای مونتاژی در زنجیره تولید

۲. TL – Trim Line

TL یا Trim Line نمایانگر خط ارتفاعی بدنه است که معمولاً در راستای محور Z تعریف می‌شود. این خط مبنایی برای اندازه‌گیری و تنظیم ارتفاع قطعات و مجموعه‌های داخلی و خارجی بدنه از سطح زمین یا فیکسچر اصلی مونتاژ است.

📌 کاربردهای TL:

• تعیین ارتفاع داشبورد، صندلی‌ها و روکش‌ها نسبت به کف
• کنترل موقعیت پنل‌های بدنه در ارتفاع مشخص
• مرجع برای نصب اجزای تزیینی و عملکردی مانند کنسول وسط یا رودری‌ها

۳. WL – Waist Line

WL یا Waist Line، خط مرجع عرضی خودرو است. این خط معمولاً در نقطه‌ای خاص از بدنه مانند محل تقاطع شیشه با در یا وسط پنل کناری تعریف می‌شود. WL در طراحی ظاهری، توازن و ارگونومی نقش کلیدی دارد.

📌 کاربردهای WL:

• کمک به طراحی هماهنگ بین سطوح بدنه و پنجره‌ها
• تعیین خطوط زیبایی‌شناسی خودرو
• مرجع نصب قطعاتی مانند شیشه، نوارها، دستگیره‌ها و آینه‌ها

بخش سوم: اهمیت کارلاین در فرآیند طراحی و تولید

بدون وجود یک سیستم مرجع دقیق مانند کارلاین، هر گونه طراحی یا مونتاژ اجزای بدنه با خطا و ناهماهنگی مواجه خواهد شد. مزایای اصلی استفاده از کارلاین شامل موارد زیر است:

• ✅ هماهنگی بین تیم‌های طراحی، مهندسی و تولید
• ✅ کاهش خطاهای مونتاژی
• ✅ افزایش سرعت در تولید و تضمین کیفیت
• ✅ امکان تحلیل دقیق تلرانس‌ها و اصلاح زودهنگام خطاها در CAD

بخش چهارم: ارتباط کارلاین با طراحی CAD و CAE

در نرم‌افزارهای طراحی مهندسی مانند CATIA، NX یا SolidWorks، سیستم کارلاین به‌صورت پیش‌فرض در مدل سه‌بعدی تعریف می‌شود. تمامی قطعات طراحی‌شده باید نسبت به این سه خط مرجع موقعیت‌یابی شوند.

همچنین در تحلیل‌های CAE (مانند FEA یا CFD)، کارلاین به‌عنوان مرجع تعریف شرایط مرزی، بارگذاری و تحلیل تغییر شکل استفاده می‌شود.

بخش پنجم: کارلاین در کنترل کیفیت و اندازه‌گیری

در بخش کنترل کیفیت، به‌ویژه در اندازه‌گیری قطعات با استفاده از ماشین‌های CMM، مختصات سه‌بعدی قطعه نسبت به خطوط مرجع تعریف می‌شود. بدین ترتیب مهندسین قادر خواهند بود انحرافات واقعی را نسبت به موقعیت طراحی‌شده اندازه‌گیری و گزارش کنند.

همچنین در نقشه‌های دوبعدی تولیدی (2D Drawing)، خطوط BL، TL و WL به‌صورت واضح مشخص می‌شوند تا تمام اپراتورها از یک مبنای واحد استفاده کنند.

بخش ششم: چالش‌ها و نکات کلیدی در تعریف کارلاین

• تعریف دقیق محل BL, TL و WL باید با درنظر گرفتن فیکسچرهای مونتاژ، طراحی قالب، و ارگونومی کاربران انجام شود.
• گاهی برای بخش‌های خاص خودرو (مانند سقف، کف یا درها) خطوط مرجع ثانویه‌ای نیز تعریف می‌شود.
• عدم تطابق محل خطوط مرجع بین تیم طراحی و تیم تولید می‌تواند باعث مشکلات بزرگ مونتاژی شود.

جمع‌بندی

سیستم کارلاین (Car Line) با سه خط مرجع BL، TL و WL، نقش بنیادی در طراحی و تولید بدنه خودرو دارد. این خطوط نه‌تنها مبنای هندسی طراحی قطعات و مجموعه‌ها هستند، بلکه در تضمین هماهنگی بین بخش‌های مختلف تیم مهندسی، کیفیت نهایی و عملکرد مونتاژ نیز تأثیر مستقیم دارند.

درک صحیح این مفاهیم، گام اول برای ورود حرفه‌ای به دنیای طراحی بدنه خودرو است. پس اگر در حوزه مهندسی خودرو یا ساخت بدنه فعال هستید، یادگیری و استفاده از سیستم کارلاین را جدی بگیرید.
