آشنایی و نحوه ی مدلسازی تسمه ها در نرم افزار آدامز
از تسمه و پولي جهت انتقال حركت از يك شفت محرك به يك شفت متحرك كه فاصله ي زيادي با هم داشته و توان محدودي را انتقال مي دهند، استفاده می شود. در این مقاله ابتدا با تسمه ها، انواع آن، و همچنین نحوه ی چیدمان تسمه ها آشنا می شویم. و سپس به بررسی مدلسازی و تحلیل تسمه ها در نرم افزار آدامز می پردازیم.
پیشنهاد می شود به منظور بررسی جامع تر و تخصصی تر تسمه ها، به مقاله ی الگوریتم انتخاب تسمه ها مراجعه فرمایید.
آشنایی با تسمه ها
از تسمه ها به منظور انتقال توان استفاده می شود.
از مزایای استفاده از تسمه می توان به موارد زیر اشاره کرد:
قابلیت انتقال توان در فواصل زیاد
قابلیت انتقال توان در سرعت های بالا (بین 5m/s تا 25m/s)
عدم حساسیت به ناموازی بودن محورها
قابلیت میرا کنندگی ضربه و ارتعاش
انواع تسمه ها
تسمه ها بر اساس شکل به چهار دسته ی کلی تقسیم بندی می شوند:

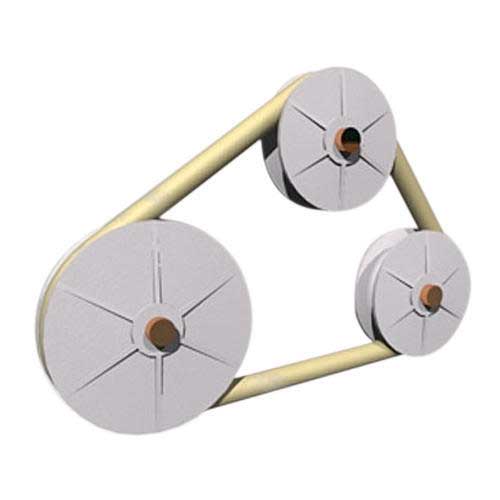

تسمه های گرد:

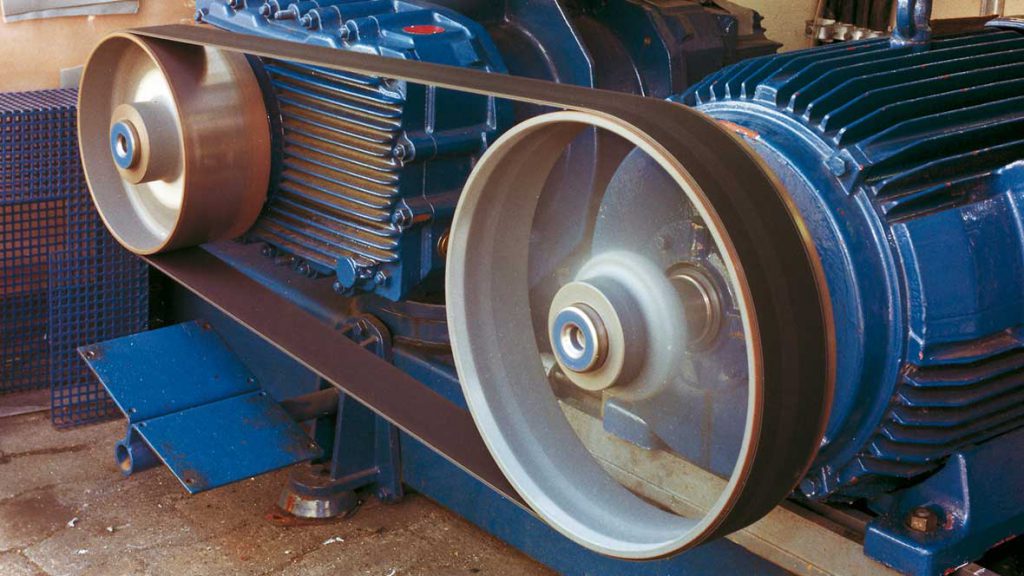

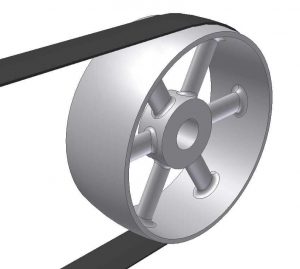

تسمه های تخت:

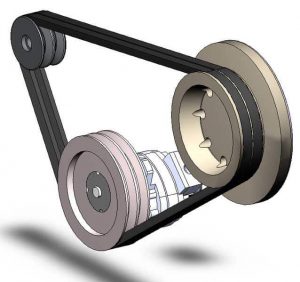

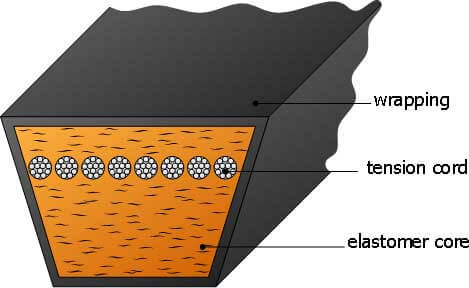

تسمه های V شکل:

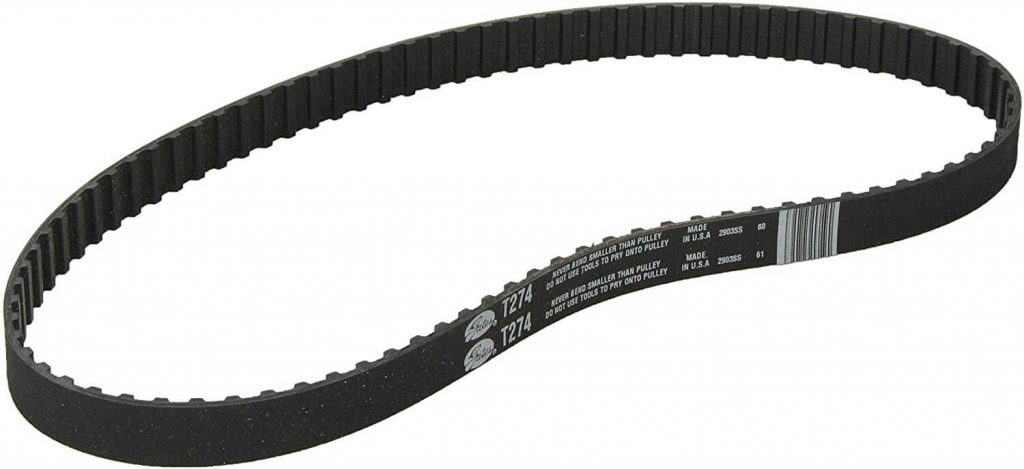

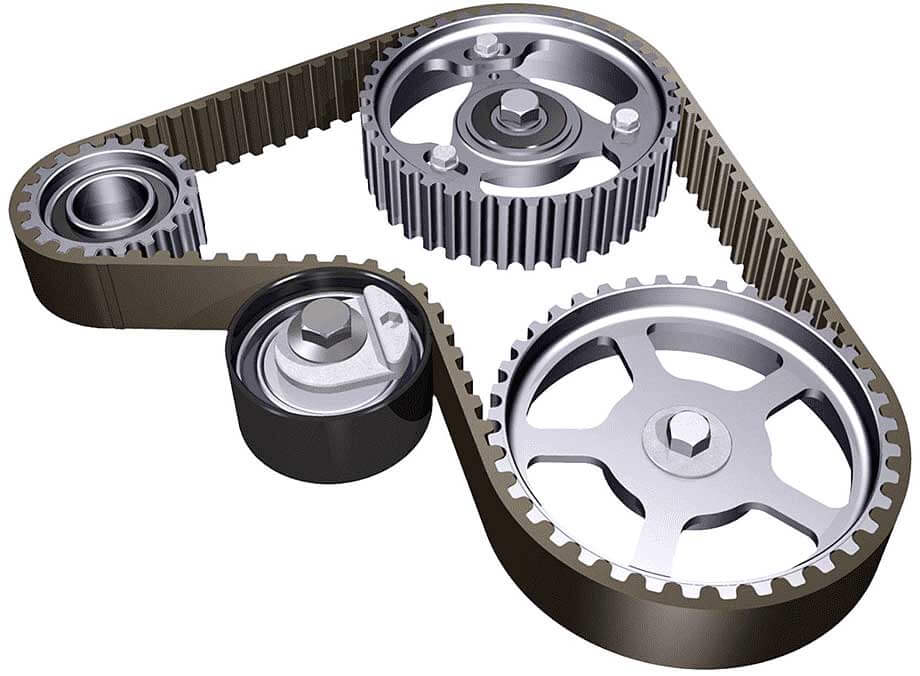

تسمه های Time:
عاملی که باعث انتقال توان توسط تسمه ها می شود، اصطکاکی است که بین تسمه و پولی وجود دارد. که باید توجه داشته باشیم مقدار ضریب اصطکاک فقط به جنس تسمه ها بستگی دارد و نه به شکل آن ها. به عبارتی سه تسمه با شکل های مختلف اما با جنس یکسان، دارای ضریب اصطکاک یکسانی هستند.
نحوه چیدمان تسمه ها

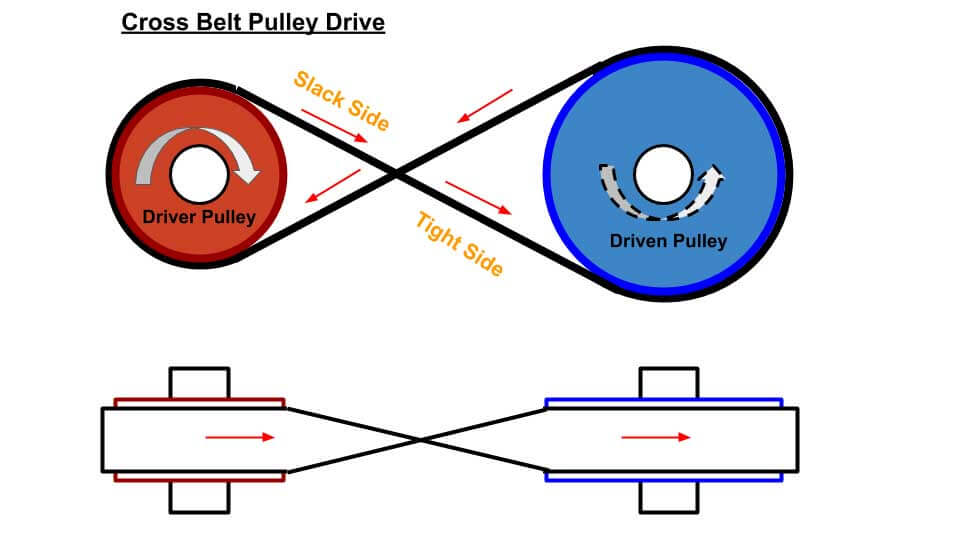

نحوه ی چیدمان تسمه ها به دو صورت کلی انجام می شود:

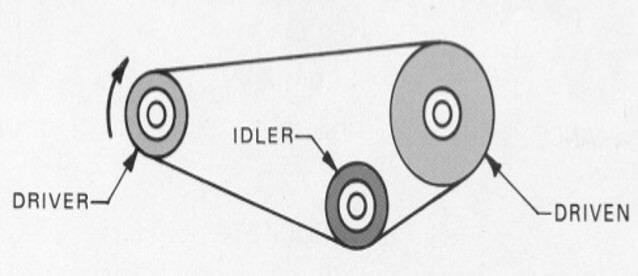

چنانچه فاصله بین محورهای پولی زیاد باشد، باید در مسیر حرکت تسمه از تسمه سفت کن استفاده شود.
استفاده از تسمه سفت کن به دو صورت انجام می شود:

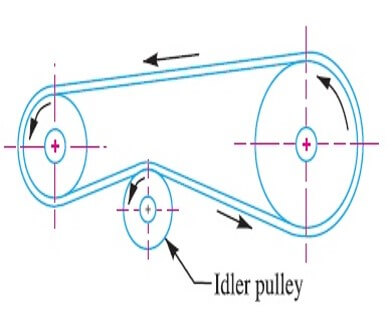

1- تسمه سفت کن خارجی
که در این حالت توان بیشتری توسط تسمه ها منتقل می شود اما عمر تسمه ها کمتر است
2- تسمه سفت کن داخلی
که توان کمتری هنگام استفاده از تسمه سفت کن داخلی منتقل می شود نسبت به حالت استفاده از تسمه سفت کن خارجی. اما عمر تسمه بیشتر است.
مدسازی و شبیه سازی تسمه ها به کمک نرم افزار
از آنجایی که سیستم تسمه و پولی از سیستم های دینامیکی محسوب می شوند، میتوان برای پروژه هایی که شامل تسمه ها برای انتقال توان می شوند از نرم افزار تحلیل دینامیکی آدامز استفاده شود.
شبیه سازی و تحلیل تسمه ها در ماژول Adams View انجام می شود. (برای آشنایی با ماژول های نرم افزار آدامز، مقاله ی مربوط به محیط های گوناگون نرم افزار آدامز را مطالعه بفرمایید.)
در این نرم افزار ابتدا پولی ها بر اساس مشخصات هندسی و جرمی در محل هایی که توسط کاربر تعیین می شود مدسازی می شود. تعداد این پولی ها بر اساس خواسته های پروژه می تواند متفاوت باشد و کاربر هر تعداد پولی را در نرم افزار مدلسازی کند.
سپس چنانچه از تسمه سفت کن در پروژه استفاده شود، به راحتی می توان آن را در نرم افزار Adams مدلسازی نمود. و تمام مشخصات از جمله اینکه به صورت خارجی نصب شود یا داخلی، و همچنین اینکه چه ضریب سختی و میرایی ای داشته باشد را می توان در نرم افزار مشخص نمود.
این قابلیت بسیار خوب نرم افزار Adams است که مشخصات دقیق تک تک اجزای یک سیستم مکانیکی را می توان مشخص نمود تا نرم افزار دقیق ترین شبیه سازی و تحلیل را انجام دهد.
در ویدئوی زیر نحوه ی مدلسازی و شبیه سازی یک سیستم تسمه و پولی ها به همراه یک تسمه سفت کن در نرم افزار Adams آموزش داده شده است:
